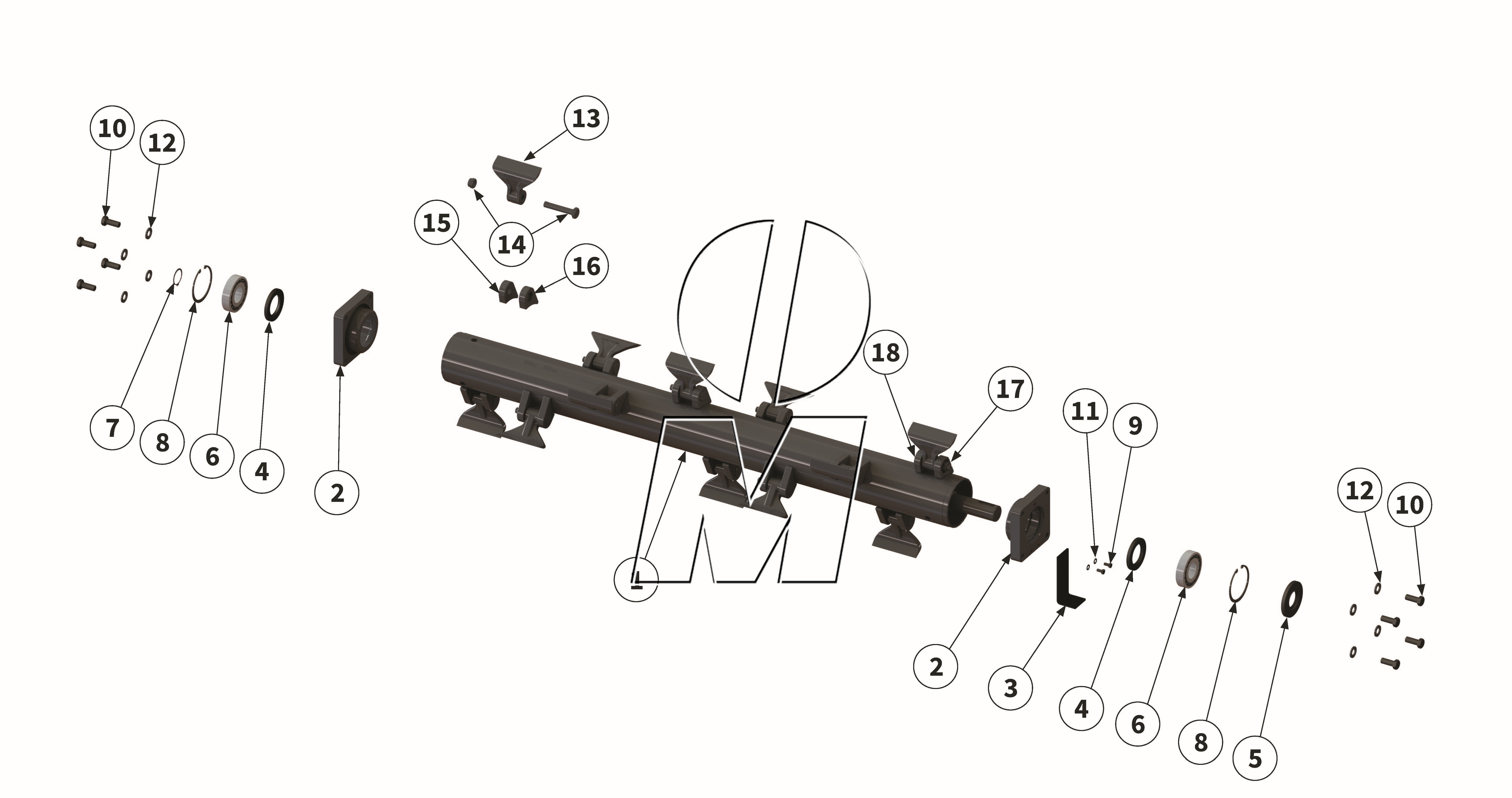

Explosionszeichnung

Zeichnung 13: Hammerrotor (P_H_ET_25_WEL)
Zurück

Zeichnung 13: Hammerrotor
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL

Position Bestellcode
Artikel-Nr.		 Artikel Arbeitsbreite Ident.-Nr. GPSR-Info verwendete
Anzahl
1 00014498
00014498 		Rotor inkl. Werkzeug 120 (00014498, 00019027, MUH00025, MUH000252,232110) finden Sie hier 1 Details
2.067,03 €

1 00014485
00014485 		Rotor inkl. Werkzeug 140 (00014485, MUH00023, MUH00023210200000890) finden Sie hier 1 Details
2.297,89 €

1 00014479
00014479 		Rotor inkl. Werkzeug 150 (00014479) finden Sie hier 1 Details
2.347,87 €

1 00011707
00011707 		Rotor inkl. Werkzeug 160 (00011707, MUH00019, MUH000192) finden Sie hier 1 Details
2.488,29 €

1 00011708
00011708 		Rotor inkl. Werkzeug 180 (00011708, MUH00017, MUH000172) finden Sie hier 1 Details
2.479,96 €

1 00011709
00011709 		Rotor inkl. Werkzeug 200 (00011709, MUH00005, MUH00005210200000867) finden Sie hier 1 Details
2.495,43 €

1 00005412
00005412 		Rotor inkl. Werkzeug 220 (00005412, MU000146, MU0001462) finden Sie hier 1 Details
3.371,27 €

2 MUH00010
00045455 		Rotorlagerschale 120-200 (00045455,00001566,MUH00010) finden Sie hier 2 Details
167,20 €

2 MU000040
00003977 		Rotorlagerschale 220 (00003977, 10200000795, MU000039, MU000040) finden Sie hier 2 Details
196,95 €

3 00045449
00045449 		Verschlussblech 120-200 (00045449) finden Sie hier 1 Details
0,00 €

3 00018303
00018303 		Verschlussblech 220 (00018303) finden Sie hier 1 Details
0,00 €

4 MU980839_
00039955 		Wellendichtring 120-200 (00039955) finden Sie hier 2 Details
10,47 €

4 2403019009
00043828 		Wellendichtring 220 (00003978, 00008510, 00043828, 2403019009) finden Sie hier 2 Details
10,06 €

5 MU980837
00043835 		Wellendichtring 120-200 (00043835, 2403017050, 2403019013, MU980837) finden Sie hier 1 Details
15,35 €

5 00043831
00043831 		Wellendichtring 220 (00043831) finden Sie hier 1 Details
26,18 €

6 MU980838
00044678 		Wälzlager 120-200 (00044678, 2403052006, MU980838) finden Sie hier 2 Details
111,68 €

6 MU980815-S
90980815 		Wälzlager 220 (MU980815S) finden Sie hier 2 Details
108,53 €

7 MU980828
00043739 		Sicherungsring 120-200 (00043739, MU7T1004, MU980828) finden Sie hier 1 Details
1,73 €

7 MU980807
00043744 		Sicherungsring 220 (00043744, 2404068004, 99000000791, MU980807) finden Sie hier 1 Details
1,96 €

8 MU980836
00043752 		Sicherungsring 120-200 (00043752, 2404070005, MU980836) finden Sie hier 2 Details
8,81 €

8 MU980808
00043753 		Sicherungsring 220 (00003975, 00043753, 2404070001, 99000000792, MU980808) finden Sie hier 2 Details
5,71 €

9 MU982811
00043707 		Schraube 120-220 (00043707, 99000000828, MU980105, MU982811) finden Sie hier 2 Details
0,48 €

10 MU980412
00043651 		Schraube 120-200 (00043651, MU980412) finden Sie hier 8 Details
1,55 €

10 MU980407
00043720 		Schraube 220 (00002607, 00043720, 99000000615, MU980407) finden Sie hier 8 Details
1,55 €

11 MU0099999
00043249 		Scheibe 120-220 (00043249, MU0099999, MU980102) finden Sie hier 2 Details
0,18 €

12 MUNSKL16
00043769 		Scheibe 120-220 (00012352, 00043769, 99000000666, MUNSKL16) finden Sie hier 8 Details
1,96 €

13 MU000306
00001836 		MHammerschlegel 120 (00001836, MU000306) finden Sie hier 10 Details
19,04 €

13 MU000306
00001836 		MHammerschlegel 140+150 (00001836, MU000306) finden Sie hier 12 Details
19,04 €

13 MU000306
00001836 		MHammerschlegel 160 (00001836, MU000306) finden Sie hier 14 Details
19,04 €

13 MU000306
00001836 		MHammerschlegel 180+200 (00001836, MU000306) finden Sie hier 16 Details
19,04 €

13 MU000306
00001836 		MHammerschlegel 220 (00001836, MU000306) finden Sie hier 18 Details
19,04 €

14 MU980416-G
00018734 		Schraube mit Mutter 120 (00018734, MU980416G) finden Sie hier 10 Details
5,06 €

14 MU980416-G
00018734 		Schraube mit Mutter 140-150 (00018734, MU980416G) finden Sie hier 12 Details
5,06 €

14 MU980416-G
00018734 		Schraube mit Mutter 160 (00018734, MU980416G) finden Sie hier 14 Details
5,06 €

14 MU980416-G
00018734 		Schraube mit Mutter 180+200 (00018734, MU980416G) finden Sie hier 16 Details
5,06 €

14 MU980416-G
00018734 		Schraube mit Mutter 220 (00018734, MU980416G) finden Sie hier 18 Details
5,06 €

15 00013633
00013633 		Werkzeughalter rund rechts 120 (00013633) finden Sie hier 9 Details
13,27 €

15 00013633
00013633 		Werkzeughalter rund rechts 140+150 (00013633) finden Sie hier 11 Details
13,27 €

15 00013633
00013633 		Werkzeughalter rund rechts 160 (00013633) finden Sie hier 13 Details
13,27 €

15 00013633
00013633 		Werkzeughalter rund rechts 180+200 (00013633) finden Sie hier 15 Details
13,27 €

15 00013633
00013633 		Werkzeughalter rund rechts 220 (00013633) finden Sie hier 17 Details
13,27 €

16 00013632
00013632 		Werkzeughalter 6-kant links 120 (00013632) finden Sie hier 9 Details
13,27 €

16 00013632
00013632 		Werkzeughalter 6-kant links 140+150 (00013632) finden Sie hier 11 Details
13,27 €

16 00013632
00013632 		Werkzeughalter 6-kant links 160 (00013632) finden Sie hier 13 Details
13,27 €

16 00013632
00013632 		Werkzeughalter 6-kant links 180+200 (00013632) finden Sie hier 15 Details
13,27 €

16 00013632
00013632 		Werkzeughalter 6-kant links 220 (00013632) finden Sie hier 17 Details
13,27 €

17 00019323
00019323 		Werkzeughalter rund links 120-220 (00019323) finden Sie hier 1 Details
14,52 €

18 00019322
00019322 		Werkzeughalter 6-kant rechts 120-220 (00019322) finden Sie hier 1 Details
14,52 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
