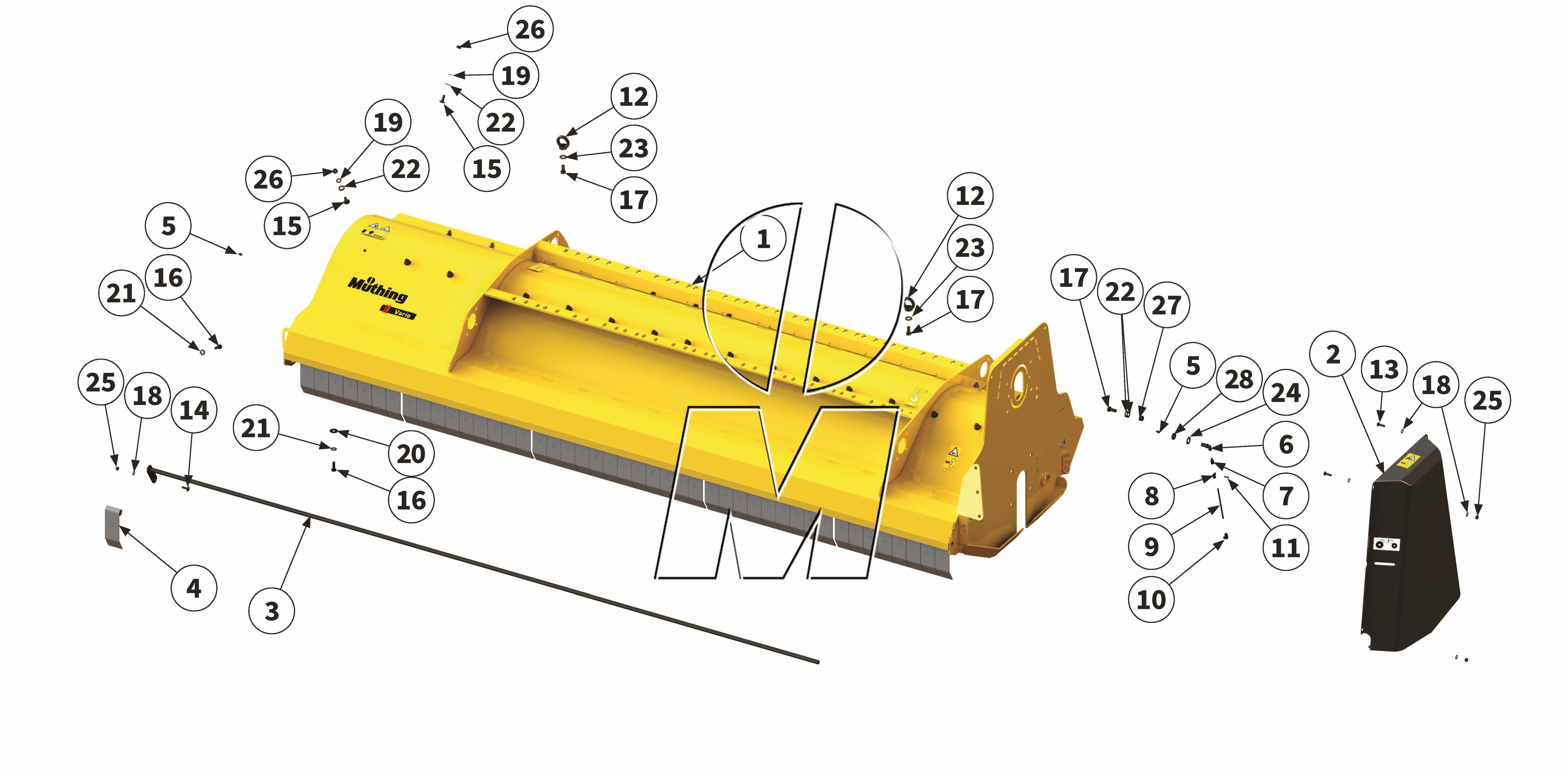

Explosionszeichnung
Zeichnung 01: Gehäuse (P_L_ET_25_WEL)
Zeichnung 01: Gehäuse
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00016873 00016873 |
Gehäuse | 180 | (00016873) | finden Sie hier | 1 | Details | 2.930,97 € | |||
| 1 |
00016866 00016866 |
Gehäuse | 200 | (00016866) | finden Sie hier | 1 | Details | 3.215,38 € | |||
| 1 |
00016852 00016852 |
Gehäuse | 220 | (00016852) | finden Sie hier | 1 | Details | 3.426,01 € | |||
| 1 |
00016845 00016845 |
Gehäuse | 250 | (00016845) | finden Sie hier | 1 | Details | 3.790,15 € | |||
| 1 |
00049556 00049556 |
Gehäuse | 280 | (00049556) | finden Sie hier | 1 | Details | 3.768,73 € | |||
| 2 |
MU000450 00015085 |
Schutzabdeckung | 180-280 | (00015085, MU000450, MUH00100) | finden Sie hier | 1 | Details | 334,87 € | |||
| 3 |
MU000241 00004784 |
Pendelwelle | 180 | (00004784, 2200185699, MU000241, MU0221015) | finden Sie hier | 1 | Details | 85,74 € | |||
| 3 |
MU000196 00005640 |
Pendelwelle | 200 | (00005640, 2200186399, MU000196, MU0221016) | finden Sie hier | 1 | Details | 90,86 € | |||
| 3 |
MU000195 00005638 |
Pendelwelle | 220 | (00005638, 2200186999, MU000195) | finden Sie hier | 1 | Details | 96,39 € | |||
| 3 |
MU000133 00005636 |
Pendelwelle | 250 | (00005636, 2200187799, MU000133) | finden Sie hier | 1 | Details | 90,32 € | |||
| 3 |
00005634 00005634 |
Pendelwelle | 280 | (00005634) | finden Sie hier | 1 | Details | 232,88 € | |||
| 4 |
MU000313-1 00001058 |
Pendelschutzklappe | 180 | (00001058, MU000313, MU0003131) | finden Sie hier | 29 | Details | 10,06 € | |||
| 4 |
MU000313-1 00001058 |
Pendelschutzklappe | 200 | (00001058, MU000313, MU0003131) | finden Sie hier | 33 | Details | 10,06 € | |||
| 4 |
MU000313-1 00001058 |
Pendelschutzklappe | 220 | (00001058, MU000313, MU0003131) | finden Sie hier | 36 | Details | 10,06 € | |||
| 4 |
MU000313-1 00001058 |
Pendelschutzklappe | 250 | (00001058, MU000313, MU0003131) | finden Sie hier | 41 | Details | 10,06 € | |||
| 4 |
MU000313-1 00001058 |
Pendelschutzklappe | 280 | (00001058, MU000313, MU0003131) | finden Sie hier | 46 | Details | 10,06 € | |||
| 5 |
MU980700 00043301 |
Schmiernippel | 180-280 | (00043301) | finden Sie hier | 2 | Details | 0,42 € | |||
| 6 |
00017522 00017522 |
Winkelverbinder | 180-280 | (00017522) | finden Sie hier | 1 | Details | 22,31 € | |||
| 7 |
MULI0002 00044548 |
Verschraubung | 180-280 | (00002197, 00044548, MULI0002) | finden Sie hier | 1 | Details | 13,33 € | |||
| 8 |
MUMG0005 00044539 |
Schelle | 180-280 | (00044539, MUMG0005) | finden Sie hier | 1 | Details | 3,57 € | |||
| 9 |
MULI0005 00044936 |
Schmierleitung | 180-280 | Bedarfsmenge | (00044936, 504360412, MULI0005) | finden Sie hier | 1 | Details |
9,46 €
9,46 €*
(9,46 € / 1 Meter) |
||
| 10 |
MULI0006 00044550 |
Verschraubung | 180-280 | (00002259, 00044550, MULI0006) | finden Sie hier | 1 | Details | 20,94 € | |||
| 11 |
00015087 00015087 |
Blindniet | 180-280 | (00015087, MUMG0004) | finden Sie hier | 1 | Details | 2,32 € | |||
| 12 |
MU981195 00043145 |
Ringmutter | 180-280 | (00043145, MU3200004, MU981195) | finden Sie hier | 2 | Details | 10,06 € | |||
| 13 |
MU980109 00043709 |
Schraube | 180-280 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 2 | Details | 1,13 € | |||
| 14 |
MU0099988 00043355 |
Schraube | 180-280 | (00000910, 00043355, MU0099988, MU980106) | finden Sie hier | 1 | Details | 1,25 € | |||
| 15 |
00000903 00000903 |
Schraube | 180 | (00000903, MU980211) | finden Sie hier | 22 | Details | 1,55 € | |||
| 15 |
00000903 00000903 |
Schraube | 200 | (00000903, MU980211) | finden Sie hier | 24 | Details | 1,55 € | |||
| 15 |
00000903 00000903 |
Schraube | 220 | (00000903, MU980211) | finden Sie hier | 26 | Details | 1,55 € | |||
| 15 |
00000903 00000903 |
Schraube | 250 | (00000903, MU980211) | finden Sie hier | 30 | Details | 1,55 € | |||
| 15 |
00000903 00000903 |
Schraube | 280 | (00000903, MU980211) | finden Sie hier | 31 | Details | 1,55 € | |||
| 16 |
MU980205 00043602 |
Schraube | 180 | (00043602, MU0099971, MU980205) | finden Sie hier | 21 | Details | 1,13 € | |||
| 16 |
MU980205 00043602 |
Schraube | 200 | (00043602, MU0099971, MU980205) | finden Sie hier | 24 | Details | 1,13 € | |||
| 16 |
MU980205 00043602 |
Schraube | 220 | (00043602, MU0099971, MU980205) | finden Sie hier | 25 | Details | 1,13 € | |||
| 16 |
MU980205 00043602 |
Schraube | 250 | (00043602, MU0099971, MU980205) | finden Sie hier | 29 | Details | 1,13 € | |||
| 16 |
MU980205 00043602 |
Schraube | 280 | (00043602, MU0099971, MU980205) | finden Sie hier | 32 | Details | 1,13 € | |||
| 17 |
MU980341 00043619 |
Schraube | 180+200 | (00043619, MU0099942, MU980305, MU980341) | finden Sie hier | 1 | Details | 1,13 € | |||
| 17 |
MU980341 00043619 |
Schraube | 220-280 | (00043619, MU0099942, MU980305, MU980341) | finden Sie hier | 3 | Details | 1,13 € | |||
| 18 |
MU0099999 00043249 |
Scheibe | 180-280 | (00043249, MU0099999, MU980102) | finden Sie hier | 7 | Details | 0,18 € | |||
| 19 |
MU980202 00043232 |
Scheibe | 180 | (00001223, 00043232, MU980202) | finden Sie hier | 22 | Details | 0,42 € | |||
| 19 |
MU980202 00043232 |
Scheibe | 200 | (00001223, 00043232, MU980202) | finden Sie hier | 24 | Details | 0,42 € | |||
| 19 |
MU980202 00043232 |
Scheibe | 220 | (00001223, 00043232, MU980202) | finden Sie hier | 26 | Details | 0,42 € | |||
| 19 |
MU980202 00043232 |
Scheibe | 250 | (00001223, 00043232, MU980202) | finden Sie hier | 30 | Details | 0,42 € | |||
| 19 |
MU980202 00043232 |
Scheibe | 280 | (00001223, 00043232, MU980202) | finden Sie hier | 31 | Details | 0,42 € | |||
| 20 |
MU0099950 00043281 |
Scheibe | 180 | (00043281, MU0099950) | finden Sie hier | 10 | Details | 0,48 € | |||
| 20 |
MU0099950 00043281 |
Scheibe | 200+220 | (00043281, MU0099950) | finden Sie hier | 12 | Details | 0,48 € | |||
| 20 |
MU0099950 00043281 |
Scheibe | 250 | (00043281, MU0099950) | finden Sie hier | 14 | Details | 0,48 € | |||
| 20 |
MU0099950 00043281 |
Scheibe | 280 | (00043281, MU0099950) | finden Sie hier | 16 | Details | 0,48 € | |||
| 21 |
MUNSKL10 00043766 |
Scheibe | 180 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 21 | Details | 1,13 € | |||
| 21 |
MUNSKL10 00043766 |
Scheibe | 200 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 24 | Details | 1,13 € | |||
| 21 |
MUNSKL10 00043766 |
Scheibe | 220 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 25 | Details | 1,13 € | |||
| 21 |
MUNSKL10 00043766 |
Scheibe | 250 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 29 | Details | 1,13 € | |||
| 21 |
MUNSKL10 00043766 |
Scheibe | 280 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 32 | Details | 1,13 € | |||
| 22 |
MU980302 00043233 |
Scheibe | 180 | (00043233, MU0099997, MU980302) | finden Sie hier | 26 | Details | 0,42 € | |||
| 22 |
MU980302 00043233 |
Scheibe | 200+220 | (00043233, MU0099997, MU980302) | finden Sie hier | 28 | Details | 0,42 € | |||
| 22 |
MU980302 00043233 |
Scheibe | 250 | (00043233, MU0099997, MU980302) | finden Sie hier | 32 | Details | 0,42 € | |||
| 22 |
MU980302 00043233 |
Scheibe | 280 | (00043233, MU0099997, MU980302) | finden Sie hier | 33 | Details | 0,42 € | |||
| 23 |
MUNSKL12 00043767 |
Scheibe | 220-280 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 2 | Details | 1,07 € | |||
| 24 |
MU980502 00043234 |
Scheibe | 180-280 | (00043234, MU980502) | finden Sie hier | 1 | Details | 0,48 € | |||
| 25 |
MU0099961 00043191 |
Mutter | 180-280 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 5 | Details | 0,48 € | |||
| 26 |
MU0099960 00043177 |
Mutter | 180 | (00043177, MU0099960) | finden Sie hier | 22 | Details | 0,48 € | |||
| 26 |
MU0099960 00043177 |
Mutter | 200 | (00043177, MU0099960) | finden Sie hier | 27 | Details | 0,48 € | |||
| 26 |
MU0099960 00043177 |
Mutter | 220 | (00043177, MU0099960) | finden Sie hier | 26 | Details | 0,48 € | |||
| 26 |
MU0099960 00043177 |
Mutter | 250 | (00043177, MU0099960) | finden Sie hier | 30 | Details | 0,48 € | |||
| 26 |
MU0099960 00043177 |
Mutter | 280 | (00043177, MU0099960) | finden Sie hier | 31 | Details | 0,48 € | |||
| 27 |
MU980301 00043178 |
Mutter | 180+200 | (00043178, MU0099957, MU980301) | finden Sie hier | 3 | Details | 0,48 € | |||
| 27 |
MU980301 00043178 |
Mutter | 220-280 | (00043178, MU0099957, MU980301) | finden Sie hier | 1 | Details | 0,48 € | |||
| 28 |
MU980521 00043172 |
Mutter | 180-280 | (00043172, MU980521) | finden Sie hier | 1 | Details | 1,43 € |
