Explosionszeichnung

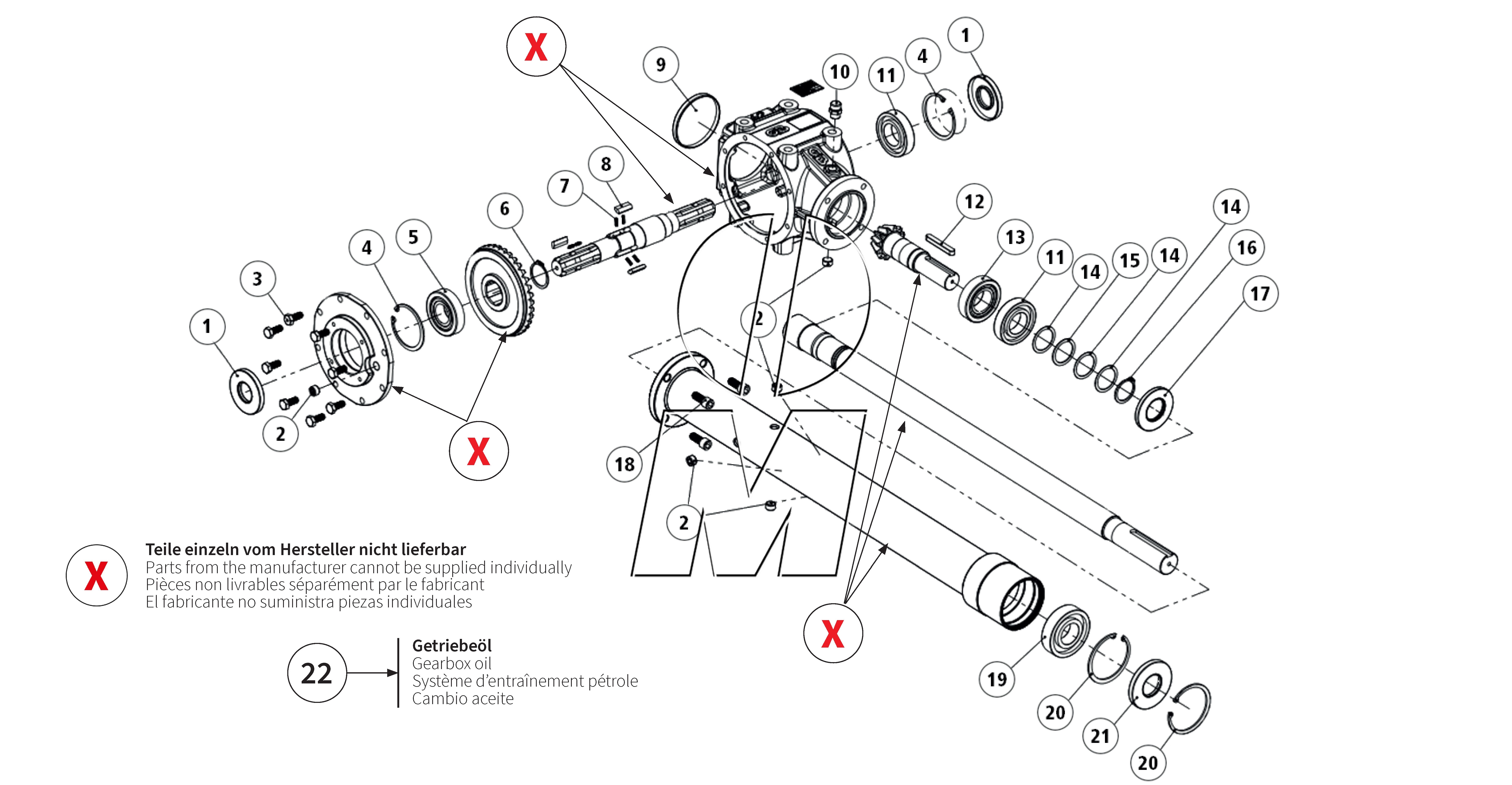

Zeichnung 11: Getriebe (P_L_ET_25_WEL)
Zeichnung 11: Getriebe
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU623007 00043804 |
Wellendichtring | 180-280 | (00002000, 00043804, MU623007, SI035x080x10) | finden Sie hier | 2 | Details | 13,21 € | |||
| 2 |
MU623017 90623017 |
Ablasskontrollschraube | 180-280 | (MU310018, MU623017, MUR20210) | finden Sie hier | 5 | Details | 6,01 € | |||
| 3 |
MU980208 00043601 |
Schraube | 180-280 | (00043601, MU0099974, MU623016, MU980208) | finden Sie hier | 8 | Details | 1,07 € | |||
| 4 |
MU981896 00043763 |
Sicherungsring | 180-280 | (00001845, 00043763, 6030371, MU981896) | finden Sie hier | 2 | Details | 4,28 € | |||
| 5 |
MU623011 90623011 |
Lager | 180-280 | (MU623011) | finden Sie hier | 1 | Details | 67,00 € | |||
| 6 |
MU623013 00043738 |
Sicherungsring | 180-280 | (00043738, MU623013) | finden Sie hier | 1 | Details | 1,31 € | |||
| 7 |
MU623021-BRM 90623021 |
Feder | 180-280 | (MU623021, MU623021BRM) | finden Sie hier | 6 | Details | 9,76 € | |||
| 8 |
MU623008-BRM 90623008 |
Sperrklinke | 180-280 | (MU623008, MU623008BRM) | finden Sie hier | 3 | Details | 39,21 € | |||
| 9 |
MU623003 90623003 |
Verschlußdeckel | 180-280 | (2403045255, MU623003) | finden Sie hier | 1 | Details | 13,15 € | |||
| 10 |
MU623018 00043837 |
Getriebeentlüftung | 180-280 | (00001981, 00043837, 2403005337, 2403046005, MU623018) | finden Sie hier | 1 | Details | 15,11 € | |||
| 11 |
MU623010 90623010 |
Lager | 180-280 | (MU623010) | finden Sie hier | 2 | Details | 38,62 € | |||
| 12 |
MUTR8027 00043208 |
Passfeder | 180-280 | (00043208, MUTR8027) | finden Sie hier | 1 | Details | 3,99 € | |||
| 13 |
MU623012 90623012 |
Lager | 180-280 | (2403030016, 6010584, MU623012) | finden Sie hier | 1 | Details | 53,19 € | |||
| 14 |
6207-2RSC3 40025357 |
Distanzscheibe | 180-280 | (6207 2RS C3) | finden Sie hier | 3 | Details | 11,27 € | |||
| 15 |
MU623026 90623026 |
Distanzscheibe | 180-280 | (6022481, MU623026) | finden Sie hier | 1 | Details | 0,00 € | |||
| 16 |
MU490009 00043734 |
Sicherungsring | 180-280 | (00043734, MU490009, MU7T1010, MU981103) | finden Sie hier | 2 | Details | 1,25 € | |||
| 17 |
2403017010 00043808 |
Wellendichtring | 180-280 | (00043808, 2403017010, 2403058003) | finden Sie hier | 1 | Details | 13,21 € | |||
| 18 |
MU980315 00043427 |
Schraube | 180-280 | (00043427, MU490021, MU980315) | finden Sie hier | 4 | Details | 1,13 € | |||
| 19 |
MU490018 90490018 |
Lager | 180-280 | (MU490018) | finden Sie hier | 1 | Details | 49,62 € | |||
| 20 |
MU980870 00043736 |
Sicherungsring | 180-280 | (00043736, 2403045274, MU623015, MU980870) | finden Sie hier | 1 | Details | 1,37 € | |||
| 21 |
MU490019 00043809 |
Wellendichtring | 180-280 | (00043809, 2403017039, MU490019) | finden Sie hier | 1 | Details | 11,31 € | |||
| 22 |
MUSAE70W90VS 40008825 |
Getriebeöl | 180-280 | Bedarfsmenge | (MUSAE70W90VS) | finden Sie hier | 3 | Details |
20,77 €
20,77 €*
(20,77 € / 1 Liter) |
