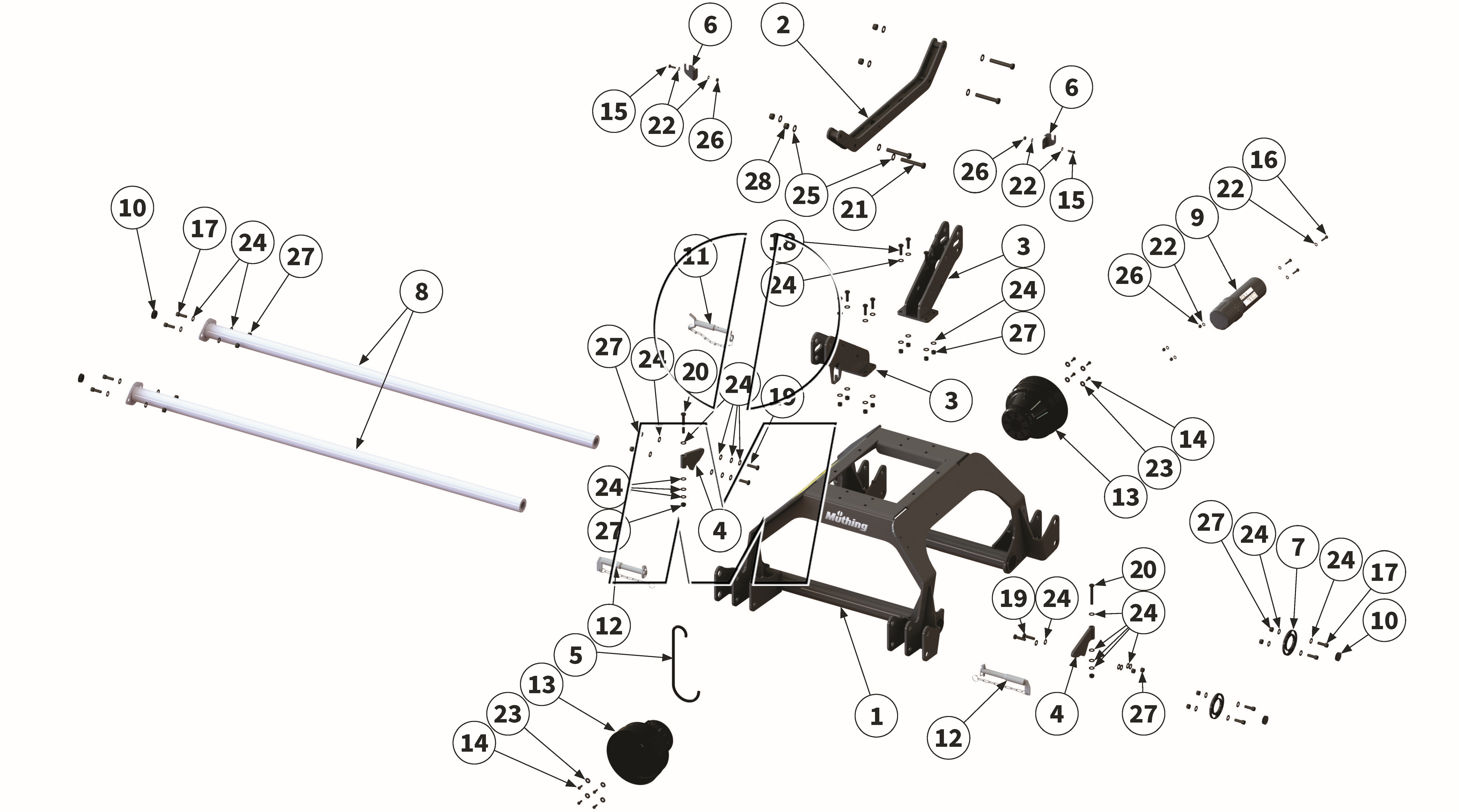

Explosionszeichnung
Zeichnung 13: Doppelbock (P_L_ET_25_WEL)
Zeichnung 13: Doppelbock
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00012319 00012319 |
Doppelbock | 180-280 | (00012319) | finden Sie hier | 1 | Details | 1.875,20 € | ||
| 2 |
00037207 00037207 |
Versteifungsstrebe | 180-280 | (00037207) | finden Sie hier | 1 | Details | 215,27 € | ||
| 3 |
00012312 00012312 |
Oberlenkeraufnahme | 180-280 | (00012312) | finden Sie hier | 2 | Details | 201,17 € | ||
| 4 |
MUH00070 00013934 |
Bolzenhalter | 180-280 | (00013934, MUH00070) | finden Sie hier | 2 | Details | 37,19 € | ||
| 5 |
MUH00090 00013944 |
Halter | 180-280 | (00013944, MUH00090) | finden Sie hier | 1 | Details | 33,08 € | ||
| 6 |
00013943 00013943 |
Hakenhalter | 180-280 | (00013943) | finden Sie hier | 2 | Details | 12,61 € | ||
| 7 |
MUH00189 00010623 |
Exzenterscheibe | 180-280 | (00010623, MUH00189) | finden Sie hier | 2 | Details | 31,36 € | ||
| 8 |
MUH00041 00010642 |
Verschieberohr | 180+200 | (00010642, MUH00041) | finden Sie hier | 2 | Details | 258,47 € | ||
| 8 |
MU000503 00014423 |
Verschieberohr | 220-280 | (00014423, MU000503) | finden Sie hier | 2 | Details | 550,55 € | ||
| 9 |
00034497 00034497 |
Dokumentenrolle | 180-280 | (00034497) | finden Sie hier | 1 | Details | 17,08 € | ||
| 10 |
00014452 00014452 |
Verschlussstopfen | 180+200 | (00014452) | finden Sie hier | 4 | Details | 3,33 € | ||
| 10 |
00014418 00014418 |
Verschlussstopfen | 220-280 | (00014418) | finden Sie hier | 4 | Details | 3,39 € | ||
| 11 |
00013949 00013949 |
Bolzen mit Kette | 180-280 | (00013949) | finden Sie hier | 1 | Details | 15,95 € | ||
| 12 |
MUH00099 00001262 |
Bolzen mit Kette | 180-280 | (00001262, MUH00099) | finden Sie hier | 2 | Details | 42,84 € | ||
| 13 |
MU980814-1 00044556 |
Schutztopf | 180-280 | (00001596, 00044556, MU9808141) | finden Sie hier | 2 | Details | 30,76 € | ||
| 14 |
MU980115 00043708 |
Schraube | 180-280 | (00043708, MU0099972, MU980115) | finden Sie hier | 8 | Details | 0,60 € | ||
| 15 |
MU980109 00043709 |
Schraube | 180-280 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 2 | Details | 1,07 € | ||
| 16 |
MU0099908 00043710 |
Schraube | 180-280 | (00043710, MU0099908) | finden Sie hier | 3 | Details | 1,07 € | ||
| 17 |
MU981146 00043428 |
Schraube | 180-280 | (00043428, MU981146) | finden Sie hier | 8 | Details | 1,13 € | ||
| 18 |
MU980328 00043622 |
Schraube | 180-280 | (00043622, MU980321, MU980328) | finden Sie hier | 8 | Details | 1,19 € | ||
| 19 |
MU980444 00043623 |
Schraube | 180-280 | (00043623, MU980334, MU980444) | finden Sie hier | 4 | Details | 1,19 € | ||
| 20 |
MU980318 00043504 |
Schraube | 180-280 | (00043504, MU980318) | finden Sie hier | 2 | Details | 2,08 € | ||
| 21 |
MU981210 00043515 |
Schraube | 180-280 | (00043515, MU981210) | finden Sie hier | 4 | Details | 3,63 € | ||
| 22 |
MU0099999 00043249 |
Scheibe | 180-280 | (00043249, MU0099999, MU980102) | finden Sie hier | 10 | Details | 0,12 € | ||
| 23 |
MU0099951 00043286 |
Scheibe | 180-280 | (00043286, MU0099951, MU980103) | finden Sie hier | 8 | Details | 0,42 € | ||
| 24 |
MU980302 00043233 |
Scheibe | 180-280 | (00043233, MU0099997, MU980302) | finden Sie hier | 54 | Details | 0,36 € | ||
| 25 |
MU980402 00043235 |
Scheibe | 180-280 | (00043235, MU0099996, MU980402) | finden Sie hier | 8 | Details | 0,42 € | ||
| 26 |
MU0099961 00043191 |
Mutter | 180-280 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 5 | Details | 0,42 € | ||
| 27 |
MU980301 00043178 |
Mutter | 180-280 | (00043178, MU0099957, MU980301) | finden Sie hier | 22 | Details | 0,42 € | ||
| 28 |
MU980401 00043180 |
Mutter | 180-280 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 4 | Details | 1,19 € |
