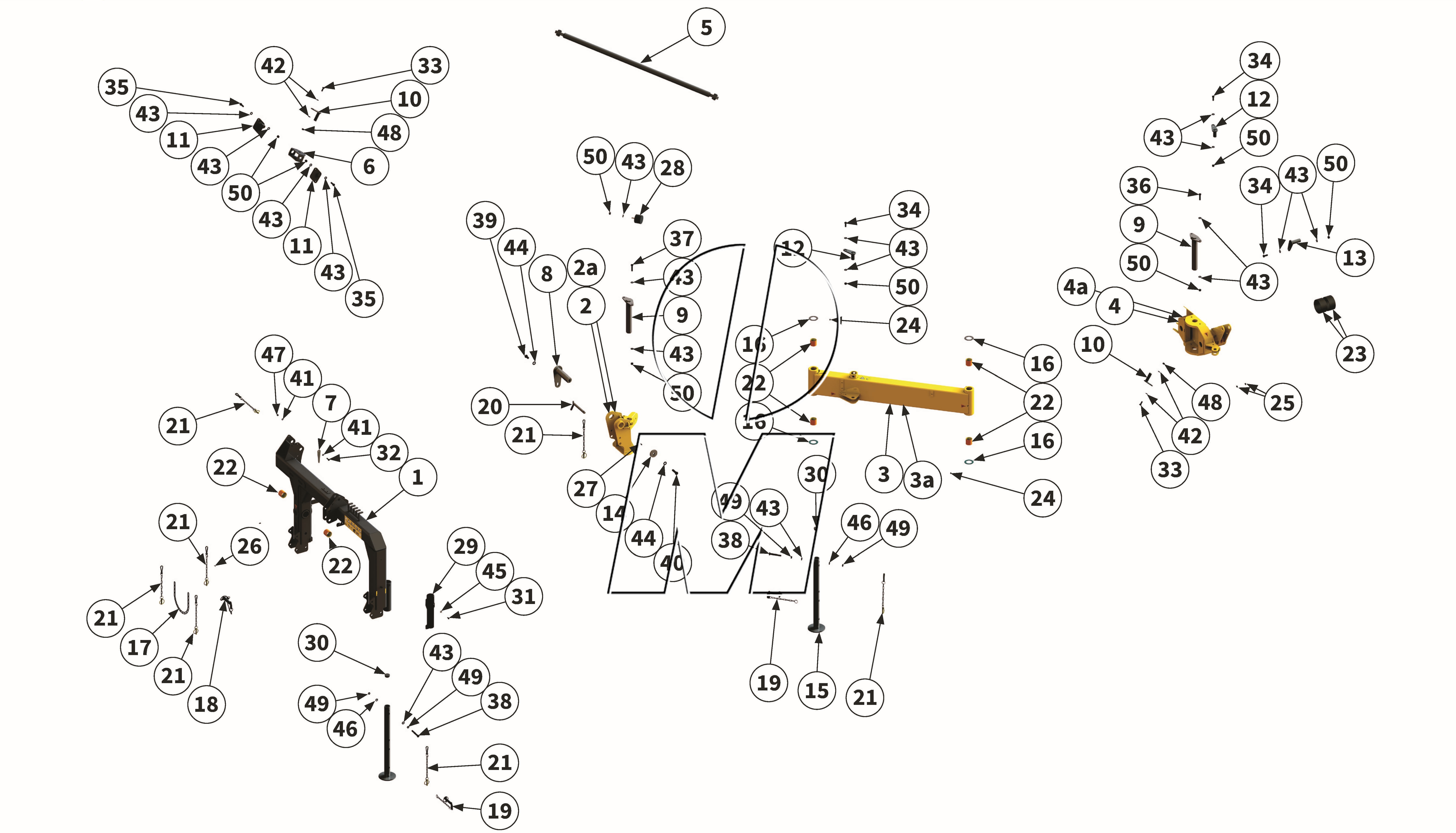

Explosionszeichnung
Zeichnung 04: Anbaubock (P_LS_ET_25_WEL)
Zeichnung 04: Anbaubock
Modell: MU-L/S VARIO 200 - 250
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_LS_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU000356 00017786 |
Anbaubock | 200-250 | (00000351, MU000041, MU000356) | finden Sie hier | 1 | Details | 2.227,68 € | ||
| 2 |
MU000563 00017794 |
Anlenkbock | 200-250 | (00017794) | finden Sie hier | 1 | Details | 1.260,21 € | ||
| 2-a |
00051890 00051890 |
Anlenkbock schwarz | 220 | (00051890) | finden Sie hier | 1 | Details | 1.199,52 € | ||
| 3 |
MU000088 00017825 |
Schwenkarm | 200-250 | (00012090, 00017825, 10500000334, MU000088) | finden Sie hier | 1 | Details | 1.429,19 € | ||
| 3-a |
00051891 00051891 |
Schwenkarm schwarz | 220 | (00051891) | finden Sie hier | 1 | Details | 1.400,63 € | ||
| 4 |
MU000097 00004435 |
Zugbock | 200-250 | (00004435, MU000097) | finden Sie hier | 1 | Details | 2.300,27 € | ||
| 4-a |
00051892 00051892 |
Zugbock schwarz | 220 | (00051892) | finden Sie hier | 1 | Details | 2.255,05 € | ||
| 5 |
MU000266 00017819 |
Parallellenker | 200-250 | (00017819) | finden Sie hier | 1 | Details | 331,83 € | ||
| 6 |
00034814 00034814 |
Wippe | 200-250 | (00034814) | finden Sie hier | 1 | Details | 187,25 € | ||
| 7 |
MU000567 00017832 |
Zeiger | 200-250 | (MU000567, 105-00000362) | finden Sie hier | 1 | Details | 13,15 € | ||
| 8 |
MU000312 00017797 |
Bolzen | 200-250 | (00017797) | finden Sie hier | 1 | Details | 171,12 € | ||
| 9 |
MU000064 00017828 |
Bolzen | 200-250 | (00017828) | finden Sie hier | 2 | Details | 210,27 € | ||
| 10 |
MU000307 00006133 |
Laschenbolzen | 200-250 | (00006133) | finden Sie hier | 2 | Details | 60,39 € | ||
| 11 |
MU000061 00049061 |
Laschenbolzen | 200-250 | (00006117,MU000061) | finden Sie hier | 2 | Details | 66,82 € | ||
| 12 |
MU000308 00006137 |
Laschenbolzen | 200-250 | (00006137, MU000308) | finden Sie hier | 2 | Details | 49,03 € | ||
| 13 |
MU000310 00006139 |
Laschenbolzen | 200-250 | (00006139, MU000310) | finden Sie hier | 1 | Details | 109,00 € | ||
| 14 |
MU000731 00048731 |
Scheibe | 200-250 | (00001064,MU000731) | finden Sie hier | 1 | Details | 34,99 € | ||
| 15 |
MU000094 00002931 |
Abstellstütze | 200-250 | (00002931, MU000094) | finden Sie hier | 2 | Details | 207,24 € | ||
| 16 |
00050942 00050942 |
Anlaufscheibe | 200-250 | (00050942) | finden Sie hier | 4 | Details | 0,00 € | ||
| 17 |
MU000619 00006088 |
Kette | 200-250 | (MU000619,00000553) | finden Sie hier | 1 | Details | 10,95 € | ||
| 18 |
MU980907 00001259 |
Bolzen mit Kette | 200-250 | (00001259, MU980907) | finden Sie hier | 1 | Details | 28,44 € | ||
| 19 |
00005545 00005545 |
Bolzen mit Kette | 200-250 | (00001835, 00005545, MU0501997, MU980942) | finden Sie hier | 2 | Details | 23,21 € | ||
| 20 |
00051028 00051028 |
Bolzen | 200-250 | (00051028) | finden Sie hier | 1 | Details | 20,77 € | ||
| 21 |
MU2500106 00044560 |
Sicherungselement | 200-250 | (00044560, MU2500106) | finden Sie hier | 7 | Details | 12,02 € | ||
| 22 |
900-00001099 00017900 |
Gleitlagerbuchse | 200-250 | (00017900) | finden Sie hier | 6 | Details | 22,25 € | ||
| 23 |
MU980901 00004406 |
Gleitlager | 200-250 | (Mu980901,900-00001100) | finden Sie hier | 2 | Details | 88,54 € | ||
| 24 |
MU980700 00043301 |
Schmiernippel | 200-250 | (00043301) | finden Sie hier | 3 | Details | 0,42 € | ||
| 25 |
00043302 00043302 |
Schmiernippel | 200-250 | (00043302) | finden Sie hier | 2 | Details | 0,00 € | ||
| 26 |
00050936 00050936 |
Spannhülse | 200-250 | (00050936) | finden Sie hier | 1 | Details | 1,19 € | ||
| 27 |
00050944 00050944 |
Spannhülse | 200-250 | (00050944) | finden Sie hier | 1 | Details | 3,57 € | ||
| 28 |
00005106 00044530 |
Gummipuffer | 200-250 | (00044530,00005106,MU980904,900-00000566) | finden Sie hier | 1 | Details | 47,72 € | ||
| 29 |
00034496 00034496 |
Dokumentenrolle | 200-250 | (00034496) | finden Sie hier | 1 | Details | 17,91 € | ||
| 30 |
00050940 00050940 |
Verschlussstopfen | 200-250 | (00050940) | finden Sie hier | 2 | Details | 3,57 € | ||
| 31 |
MU982811 00043707 |
Schraube | 200-250 | (00043707, 99000000828, MU980105, MU982811) | finden Sie hier | 2 | Details | 0,48 € | ||
| 32 |
MU0099908 00043710 |
Schraube | 200-250 | (00043710, MU0099908) | finden Sie hier | 1 | Details | 1,13 € | ||
| 33 |
MU980205 00043602 |
Schraube | 200-250 | (00043602, MU0099971, MU980205) | finden Sie hier | 2 | Details | 1,13 € | ||
| 34 |
MU980311 00043621 |
Schraube | 200-250 | (00043621, MU0099931, MU980311) | finden Sie hier | 3 | Details | 1,25 € | ||
| 35 |
MU980328 00043622 |
Schraube | 200-250 | (00043622, MU980321, MU980328) | finden Sie hier | 4 | Details | 1,25 € | ||
| 36 |
00043624 00043624 |
Schraube | 200-250 | (00043624, MU980333, MU981327) | finden Sie hier | 2 | Details | 1,49 € | ||
| 37 |
MU981110 00043625 |
Schraube | 200-250 | (00043625, MU981110) | finden Sie hier | 2 | Details | 1,79 € | ||
| 38 |
MU981086 00043487 |
Schraube | 200-250 | (00043487, MU981086) | finden Sie hier | 2 | Details | 1,79 € | ||
| 39 |
MU980414 00043649 |
Schraube | 200-250 | (00043649, MU980414) | finden Sie hier | 1 | Details | 1,31 € | ||
| 40 |
00043655 00043655 |
Schraube | 200-250 | (00043655, 2404007011, MU981002) | finden Sie hier | 1 | Details | 1,84 € | ||
| 41 |
MU0099999 00043249 |
Scheibe | 200-250 | (00043249, MU0099999, MU980102) | finden Sie hier | 2 | Details | 0,18 € | ||
| 42 |
MU980202 00043232 |
Scheibe | 200-250 | (00001223, 00043232, MU980202) | finden Sie hier | 4 | Details | 0,42 € | ||
| 43 |
MU980302 00043233 |
Scheibe | 200-250 | (00043233, MU0099997, MU980302) | finden Sie hier | 25 | Details | 0,42 € | ||
| 44 |
MU980402 00043235 |
Scheibe | 200-250 | (00043235, MU0099996, MU980402) | finden Sie hier | 2 | Details | 0,48 € | ||
| 45 |
MUNSKL08 00043771 |
Scheibe | 200-250 | (00012354, 00043771, MUNSKL08) | finden Sie hier | 2 | Details | 1,13 € | ||
| 46 |
00030447 00030447 |
Kugelscheibe | 200-250 | (00030447) | finden Sie hier | 2 | Details | 2,62 € | ||
| 47 |
MU0099961 00043191 |
Mutter | 200-250 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 1 | Details | 0,48 € | ||
| 48 |
MU0099960 00043177 |
Mutter | 200-250 | (00043177, MU0099960) | finden Sie hier | 2 | Details | 0,48 € | ||
| 49 |
00043170 00043170 |
Mutter | 200-250 | (00043170) | finden Sie hier | 4 | Details | 0,00 € | ||
| 50 |
MU980301 00043178 |
Mutter | 200-250 | (00043178, MU0099957, MU980301) | finden Sie hier | 12 | Details | 0,48 € |
