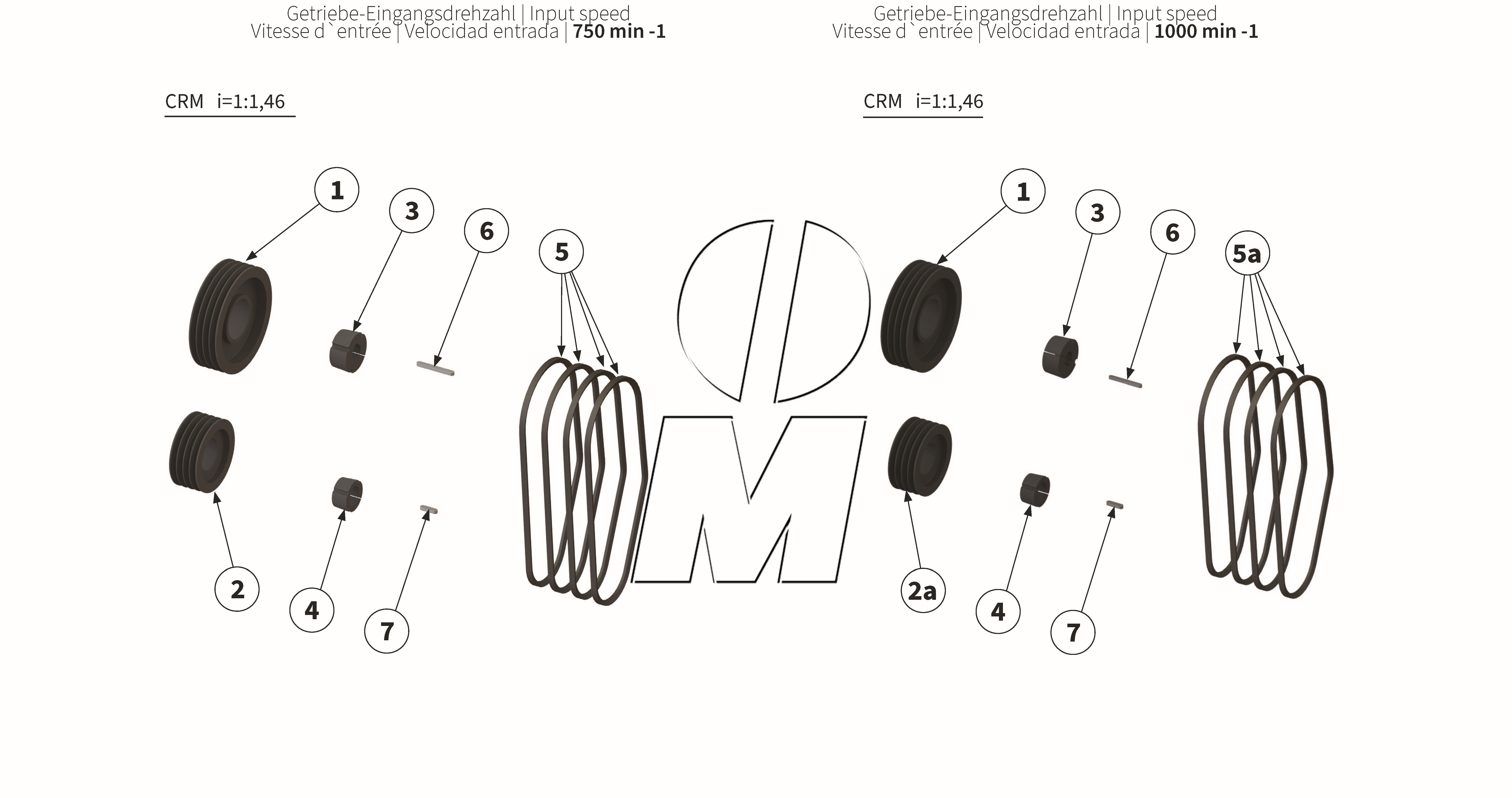

Explosionszeichnung
Zeichnung 06: Übersetzung Getriebe (P_M_ET_24_WEL)
Zeichnung 06: Übersetzung Getriebe
Modell: MU-M Vario 220 - 300
Ab Serie: 2024
Ausgabe: 2025-05
Bestellcode: P_M_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU981823 00044035 |
Riemenscheibe | 220-300 | (00044035, MU981823) | finden Sie hier | 1 | Details | 342,30 € | |||
| 2 |
00044010 00044010 |
Riemenscheibe | 220-300 | (00044010, MU981905, PBTSPB1404) | finden Sie hier | 1 | Details | 99,48 € | |||
| 2-a |
MU981811 00044018 |
Riemenscheibe | 220-300 | (00044018, MU6800308, MU981811) | finden Sie hier | 1 | Details | 194,74 € | |||
| 3 |
MU980820 00044056 |
Spannbuchse | 220-300 | (00003489, 00044056, 2403012003, 2403012010, MU980820) | finden Sie hier | 1 | Details | 64,02 € | |||
| 4 |
MU981800 00044052 |
Spannbuchse | 220-300 | Getriebe-Eingangsdrehzahl 750 U/min | (00002157, 00044052, MU981800) | finden Sie hier | 1 | Details | 36,35 € | ||
| 5 |
MU980947 00049096 |
Keilriemen | 220-300 | (MU980947,XPB1525,00049096) | finden Sie hier | 4 | Details | 50,40 € | |||
| 5-a |
MU981824 00044911 |
Keilriemen | 220-300 | (00044911, MU981824) | finden Sie hier | 4 | Details | 43,44 € | |||
| 6 |
MU980823 00043209 |
Passfeder | 220-300 | (00043209, 16290, 4200084, 911121078, MU980823) | finden Sie hier | 1 | Details | 8,09 € | |||
| 7 |
MU980818 00043215 |
Passfeder | 220-300 | (00000751, 00043215, 99000000738, MU980818) | finden Sie hier | 1 | Details | 7,38 € |
