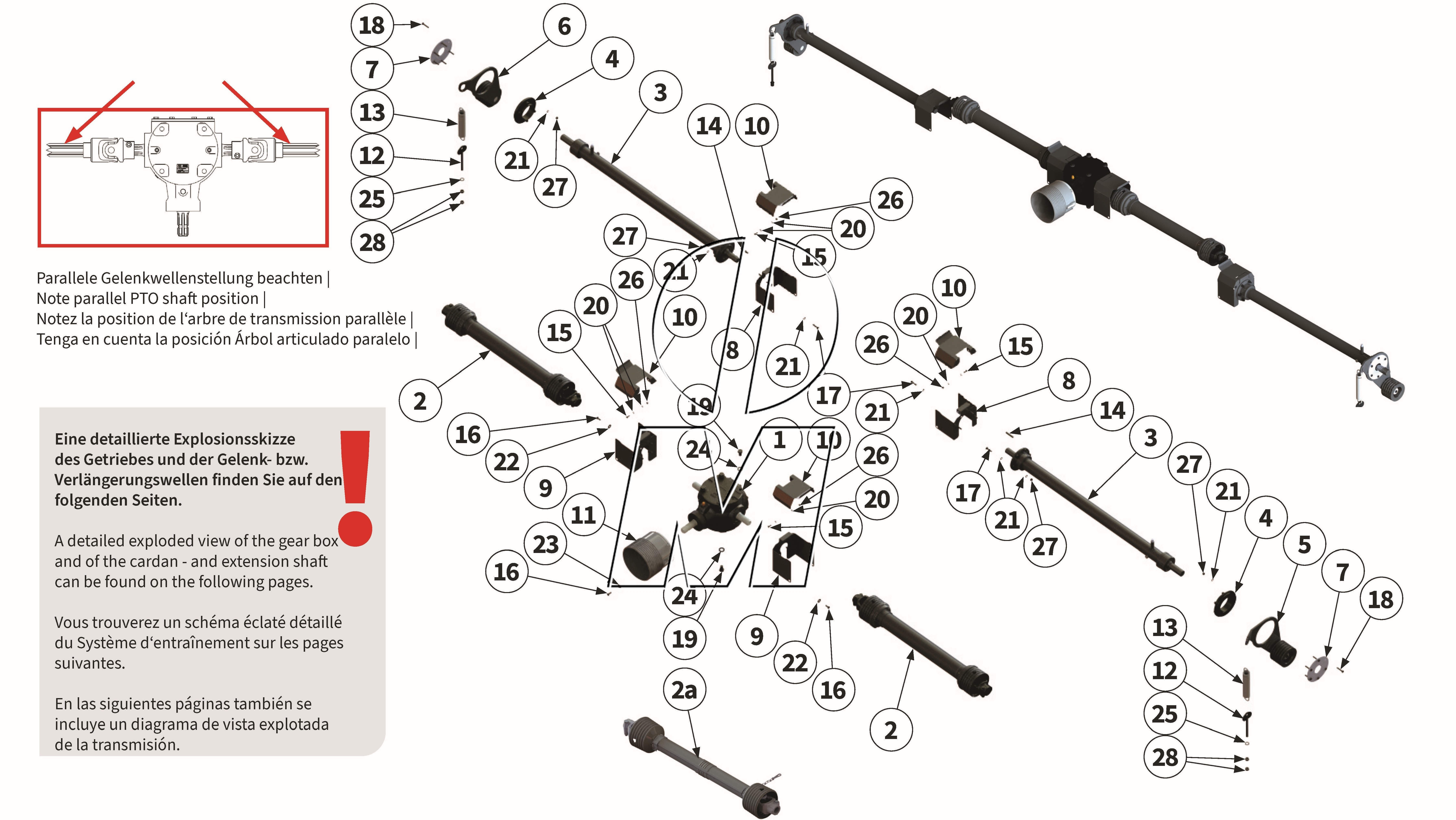

Explosionszeichnung
Zeichnung 11: Antrieb & Getriebe (P_MF_ET_24_WEL)
Zeichnung 11: Antrieb & Getriebe
Modell: MU-M/F 600 Vario
Ab Serie: 2024
Ausgabe: 2025-03
Bestellcode: P_MF_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00049955 00049955 |
Getriebe | 600 | (00049955) | finden Sie hier | 1 | Details | 0,00 € | ||
| 2 |
00043843 00043843 |
Gelenkwelle | 600 | (00043843) | finden Sie hier | 2 | Details | 465,29 € | ||
| 2-a |
W3500 STC25ZSW 960 00048770 |
Gelenkwelle | 600 | (00048770) | finden Sie hier | 2 | Details | 934,15 € | ||
| 3 |
00007420 00007420 |
Verlängerungswelle | 600 | (00007420) | finden Sie hier | 2 | Details | 1.723,60 € | ||
| 4 |
MUM00680 00037579 |
Buchse | 600 | (00000749, 00037579, MUM00680) | finden Sie hier | 2 | Details | 98,53 € | ||
| 5 |
MU0200019 00031964 |
Riemenspanner links | 600 | (00031964, MU0200019) | finden Sie hier | 1 | Details | 573,82 € | ||
| 6 |
MU0204039 00031972 |
Riemenspanner rechts | 600 | (00031972, MU0204039) | finden Sie hier | 1 | Details | 573,82 € | ||
| 7 |
MUM00689 00000743 |
Scheibe | 600 | (00000743, 901750, MUM00689) | finden Sie hier | 2 | Details | 31,95 € | ||
| 8 |
00040933 00040933 |
Schutzabdeckung | 600 | (00040933, 0603794) | finden Sie hier | 2 | Details | 93,59 € | ||
| 9 |
00040937 00040937 |
Schutzabdeckung | 600 | (00040937, 0603795) | finden Sie hier | 2 | Details | 83,66 € | ||
| 10 |
00040895 00040895 |
Schutzabdeckung | 600 | (00040895, 0603796) | finden Sie hier | 4 | Details | 91,09 € | ||
| 11 |
00003295 00003295 |
Schutztopf | 600 | (00003295) | finden Sie hier | 1 | Details | 150,18 € | ||
| 12 |
MAX00062 00031977 |
Zugstange | 600 | (00000485, 00031977, 0800948B, MAX00062, MUM00646) | finden Sie hier | 2 | Details | 32,55 € | ||
| 13 |
MU980912 00044160 |
Zugfeder | 600 | (00000482, 00044160, 4901209, MU980912, MU980934) | finden Sie hier | 2 | Details | 107,81 € | ||
| 14 |
00005731 00005731 |
Passfeder | 600 | (00005731) | finden Sie hier | 2 | Details | 10,65 € | ||
| 15 |
MU980115 00043708 |
Schraube | 600 | (00043708, MU0099972, MU980115) | finden Sie hier | 8 | Details | 0,60 € | ||
| 16 |
MU980208 00043601 |
Schraube | 600 | (00043601, MU0099974, MU623016, MU980208) | finden Sie hier | 12 | Details | 1,07 € | ||
| 17 |
00043475 00043475 |
Schraube | 600 | (00043475, MU981069) | finden Sie hier | 12 | Details | 1,13 € | ||
| 18 |
00043606 00043606 |
Schraube | 600 | (00043606, MU980219) | finden Sie hier | 12 | Details | 1,19 € | ||
| 19 |
MU980520 00043669 |
Schraube | 600 | (00043669, MU980520) | finden Sie hier | 8 | Details | 3,45 € | ||
| 20 |
MU0099999 00043249 |
Scheibe | 600 | (00043249, MU0099999, MU980102) | finden Sie hier | 16 | Details | 0,12 € | ||
| 21 |
MU980202 00043232 |
Scheibe | 600 | (00001223, 00043232, MU980202) | finden Sie hier | 36 | Details | 0,36 € | ||
| 22 |
MU0099950 00043281 |
Scheibe | 600 | (00043281, MU0099950) | finden Sie hier | 8 | Details | 0,42 € | ||
| 23 |
MU981874 00043280 |
Scheibe | 600 | (00043280, MU981874) | finden Sie hier | 4 | Details | 0,42 € | ||
| 24 |
MUNSKL20 00043770 |
Scheibe | 600 | (00012353, 00043770, MUNSK20, MUNSKL20) | finden Sie hier | 8 | Details | 6,84 € | ||
| 25 |
MU980402 00043235 |
Scheibe | 600 | (00043235, MU0099996, MU980402) | finden Sie hier | 2 | Details | 0,42 € | ||
| 26 |
MU0099961 00043191 |
Mutter | 600 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 8 | Details | 0,42 € | ||
| 27 |
MU0099960 00043177 |
Mutter | 600 | (00043177, MU0099960) | finden Sie hier | 24 | Details | 0,42 € | ||
| 28 |
MU980400 00043159 |
Mutter | 600 | (00043159, MU0099964, MU980400) | finden Sie hier | 4 | Details | 1,13 € |
- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
