Explosionszeichnung

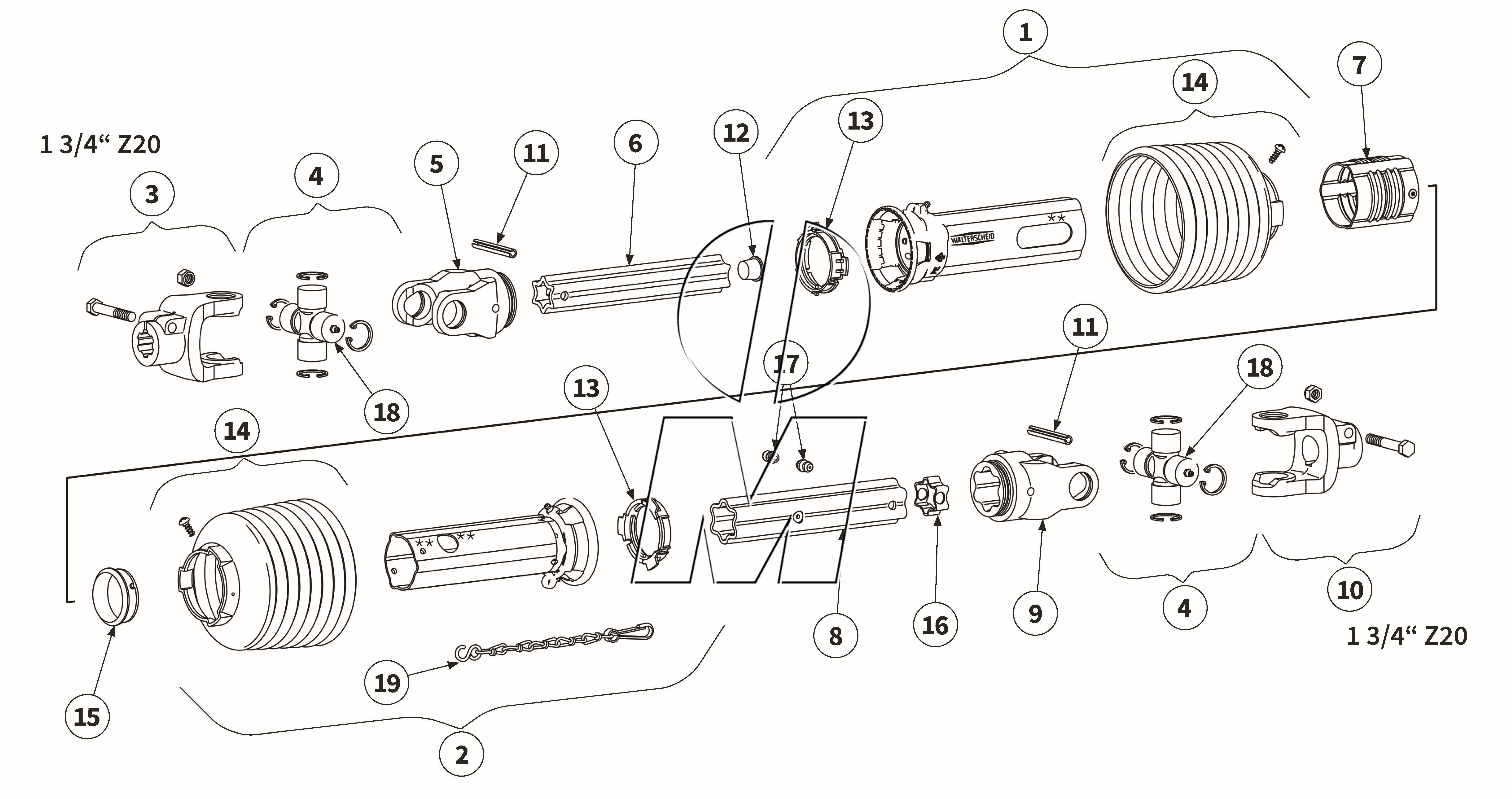

Zeichnung 16: Gelenkwelle - 00048770 (P_MF_ET_24_WEL)

Zurück

Zeichnung 16: Gelenkwelle - 00048770
Modell: MU-M/F 600 Vario
Ab Serie: 2024
Ausgabe: 2025-03
Bestellcode: P_MF_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	1113818 40020799	Äußere Schutzhälfte	600	(113818)	finden Sie hier	1	Details	0,00 €
2	1113819 40020821	Innere Schutzhälfte	600	(113819)	finden Sie hier	1	Details	0,00 €
3	106062150 40019500	Außengabel	600		finden Sie hier	1	Details	38,63 €
4	1122079 40007359	Kreuzgarnitur	600		finden Sie hier	2	Details	106,47 €
5	1136856 40006128	Innengabel für Innenrohr	600		finden Sie hier	1	Details	436,16 €
6	1134941 90134941	Profil-Innenrohr	600	(1134941, 134941)	finden Sie hier	1	Details	0,00 €
7	1607342 40020134	Abdeckung	600		finden Sie hier	1	Details	35,74 €
8	138719 40020845	Profil-Außenrohr	600	(138719)	finden Sie hier	1	Details	0,00 €
9	1097140 40054108	Innengabel für Außenrohr	600	(1 097 140, 097 140, 36 14 100)	finden Sie hier	1	Details	141,02 €
10	1339791 40019680	Außengabel	600		finden Sie hier	1	Details	215,06 €
11	MU304046 90304046	Spannstift	600	(MU304046)	finden Sie hier	2	Details	4,88 €
12	1043537 40019204	Schutzkappe	600		finden Sie hier	1	Details	1,33 €
13	1087276 40034376	Gleitring	600	(1 087 276, 087 276, 82 83 04)	finden Sie hier	2	Details	4,90 €
14	1365388 40049757	Schutztopf	600	(1 365 388, 365 388, 85 26 08)	finden Sie hier	2	Details	23,82 €
15	1158845 90158845	Gleitring	600	(1158845, 158845)	finden Sie hier	1	Details	0,00 €
16	1691436 40006882	Stopfen	600	(691436)	finden Sie hier	1	Details	0,00 €
17	1380371 90380371	Schmiernippel	600	(1380371, 380371)	finden Sie hier	2	Details	0,00 €
18	1153207 90153207	Schmiernippel	600	(1153207, 153207)	finden Sie hier	2	Details	0,00 €
19	999-125888 40020914	Haltekette	600	(125888)	finden Sie hier	1	Details	0,00 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
