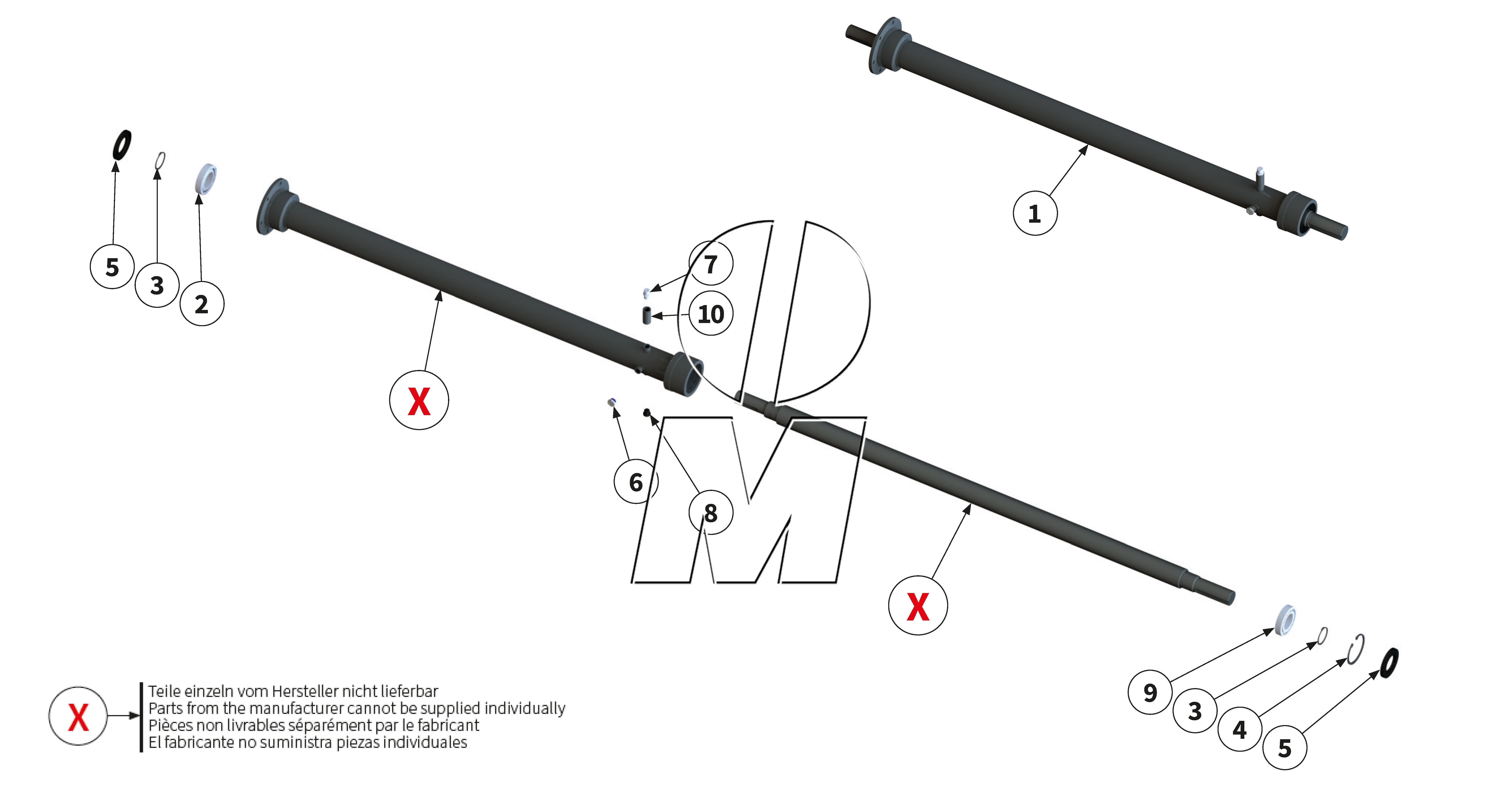

Explosionszeichnung

Zeichnung 17: Verlängerungswelle (P_MF_ET_24_WEL)

Zurück

Zeichnung 17: Verlängerungswelle
Modell: MU-M/F 600 Vario
Ab Serie: 2024
Ausgabe: 2025-03
Bestellcode: P_MF_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	00007420 00007420	Verlängerungswelle	600	(00007420)	finden Sie hier	1	Details	1.723,60 €
2	00005842 00005842	Rillenkugellager	600	(00005842)	finden Sie hier	1	Details	37,90 €
3	MU981814 00043742	Sicherungsring	600	(00043742, 11000104, MU981814)	finden Sie hier	2	Details	4,46 €
4	MU981815 00043765	Sicherungsring	600	(00043765, 11000382, MU981815)	finden Sie hier	1	Details	13,74 €
5	00005844 00005844	Wellendichtring	600	(00005844)	finden Sie hier	2	Details	16,78 €
6	00005845 00005845	Ölschauglas	600	(00005845, MUTR4007)	finden Sie hier	1	Details	11,96 €
7	MU623018 00043837	Getriebeentlüftung	600	(00001981, 00043837, 2403005337, 2403046005, MU623018)	finden Sie hier	1	Details	15,11 €
8	00005835 00005835	Verschlußschraube	600	(00005835)	finden Sie hier	2	Details	5,95 €
9	00014377 00014377	Zylinderrollenlager	600	(00014377)	finden Sie hier	1	Details	194,92 €
10	2403045150 00043838	Verlängerung	600	(00043838, 1120050038, 2403045150)	finden Sie hier	1	Details	11,96 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
