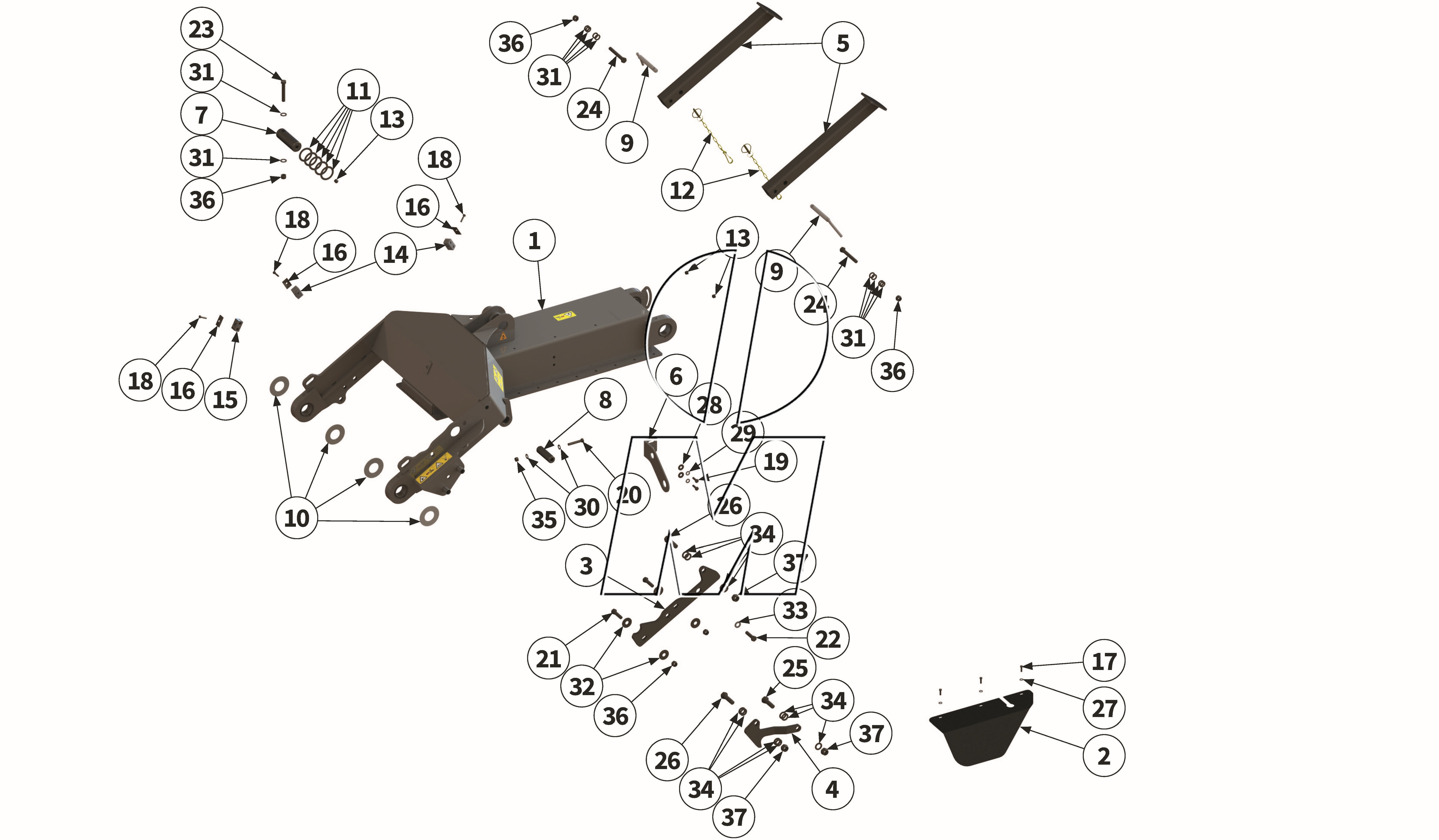

Explosionszeichnung
Zeichnung 06: Tragarm (P_MSP_ET_25_WEL)
Zeichnung 06: Tragarm
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00042688 00042688 |
Tragarm | 220-280 | (00042688) | finden Sie hier | 1 | Details | 4.118,35 € | ||
| 2 |
00046655 00046655 |
Abdeckung | 220-280 | (00046655) | finden Sie hier | 1 | Details | 157,68 € | ||
| 3 |
00040400 00040400 |
Blech | 220-280 | (00040400) | finden Sie hier | 1 | Details | 151,84 € | ||
| 4 |
00040409 00040409 |
Transportsicherung | 220-280 | (00040409) | finden Sie hier | 1 | Details | 0,00 € | ||
| 5 |
00040354 00040354 |
Abstellstütze | 220-280 | (00040354) | finden Sie hier | 2 | Details | 212,42 € | ||
| 6 |
00046744 00046744 |
Halter | 220-280 | (00046744) | finden Sie hier | 1 | Details | 179,57 € | ||
| 7 |
00038325 00038325 |
Bolzen | 220-280 | (00038325) | finden Sie hier | 1 | Details | 157,08 € | ||
| 8 |
00038425 00038425 |
Bolzen | 220-280 | (00038425) | finden Sie hier | 1 | Details | 247,52 € | ||
| 9 |
00031263 00031263 |
Bolzen | 220-280 | (00031263) | finden Sie hier | 2 | Details | 19,46 € | ||
| 10 |
00042625 00042625 |
Anlaufscheibe | 220-280 | (00042625) | finden Sie hier | 4 | Details | 9,76 € | ||
| 11 |
00051500 00051500 |
Distanzscheibe | 220-280 | (00051500) | finden Sie hier | 5 | Details | 0,00 € | ||
| 12 |
MU2500105 00044559 |
Sicherungselement | 220-280 | (00044559, 2500105, MU2500105) | finden Sie hier | 2 | Details | 15,29 € | ||
| 13 |
00035563 00035563 |
Verschlussstopfen | 220-280 | (00035563, 50686) | finden Sie hier | 3 | Details | 0,42 € | ||
| 14 |
00045595 00045595 |
Schellenkörper | 220-280 | (00045595) | finden Sie hier | 2 | Details | 2,50 € | ||
| 15 |
00047568 00047568 |
Schellenkörper | 220-280 | (00047568) | finden Sie hier | 1 | Details | 4,28 € | ||
| 16 |
00002475 00002475 |
Deckplatte | 220-280 | (00002475) | finden Sie hier | 3 | Details | 1,37 € | ||
| 17 |
MU980109 00043709 |
Schraube | 220-280 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 3 | Details | 1,07 € | ||
| 18 |
MU981425 00043586 |
Schraube | 220-280 | (00043586, 2404002075, MU981425) | finden Sie hier | 3 | Details | 0,95 € | ||
| 19 |
MU980205 00043602 |
Schraube | 220-280 | (00043602, MU0099971, MU980205) | finden Sie hier | 2 | Details | 1,07 € | ||
| 20 |
MU980337 00043501 |
Schraube | 220-280 | (00043501, MU980337) | finden Sie hier | 1 | Details | 1,84 € | ||
| 21 |
MU0099975 00043528 |
Schraube | 220-280 | (00043528, MU0099975) | finden Sie hier | 2 | Details | 2,62 € | ||
| 22 |
00043655 00043655 |
Schraube | 220-280 | (00043655, 2404007011, MU981002) | finden Sie hier | 1 | Details | 1,79 € | ||
| 23 |
MU981095 00043535 |
Schraube | 220-280 | (00043535, MU980433, MU981095) | finden Sie hier | 1 | Details | 2,86 € | ||
| 24 |
MU981096 00043518 |
Schraube | 220-280 | (00043518, MU981096) | finden Sie hier | 2 | Details | 3,39 € | ||
| 25 |
MU981113 00043561 |
Schraube | 220-280 | (00043561, MU981113) | finden Sie hier | 1 | Details | 2,62 € | ||
| 26 |
00043562 00043562 |
Schraube | 220-280 | (00043562, MU981114) | finden Sie hier | 2 | Details | 3,21 € | ||
| 27 |
MUNSKL08 00043771 |
Scheibe | 220-280 | (00012354, 00043771, MUNSKL08) | finden Sie hier | 3 | Details | 1,07 € | ||
| 28 |
MU0099950 00043281 |
Scheibe | 220-280 | (00043281, MU0099950) | finden Sie hier | 2 | Details | 0,42 € | ||
| 29 |
MUNSKL10 00043766 |
Scheibe | 220-280 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 2 | Details | 1,07 € | ||
| 30 |
MU980302 00043233 |
Scheibe | 220-280 | (00043233, MU0099997, MU980302) | finden Sie hier | 2 | Details | 0,36 € | ||
| 31 |
MU980402 00043235 |
Scheibe | 220-280 | (00043235, MU0099996, MU980402) | finden Sie hier | 10 | Details | 0,42 € | ||
| 32 |
00043283 00043283 |
Scheibe | 220-280 | (00043283, MU980403) | finden Sie hier | 4 | Details | 1,01 € | ||
| 33 |
MUNSKL16 00043769 |
Scheibe | 220-280 | (00012352, 00043769, 99000000666, MUNSKL16) | finden Sie hier | 1 | Details | 1,90 € | ||
| 34 |
MU980505 00043237 |
Scheibe | 220-280 | (00043237, MU980505) | finden Sie hier | 11 | Details | 1,01 € | ||
| 35 |
MU980301 00043178 |
Mutter | 220-280 | (00043178, MU0099957, MU980301) | finden Sie hier | 1 | Details | 0,42 € | ||
| 36 |
MU980401 00043180 |
Mutter | 220-280 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 5 | Details | 1,19 € | ||
| 37 |
MU0099959 00043184 |
Mutter | 220-280 | (00043184, MU0099959, MU980506) | finden Sie hier | 3 | Details | 1,90 € |
