Explosionszeichnung

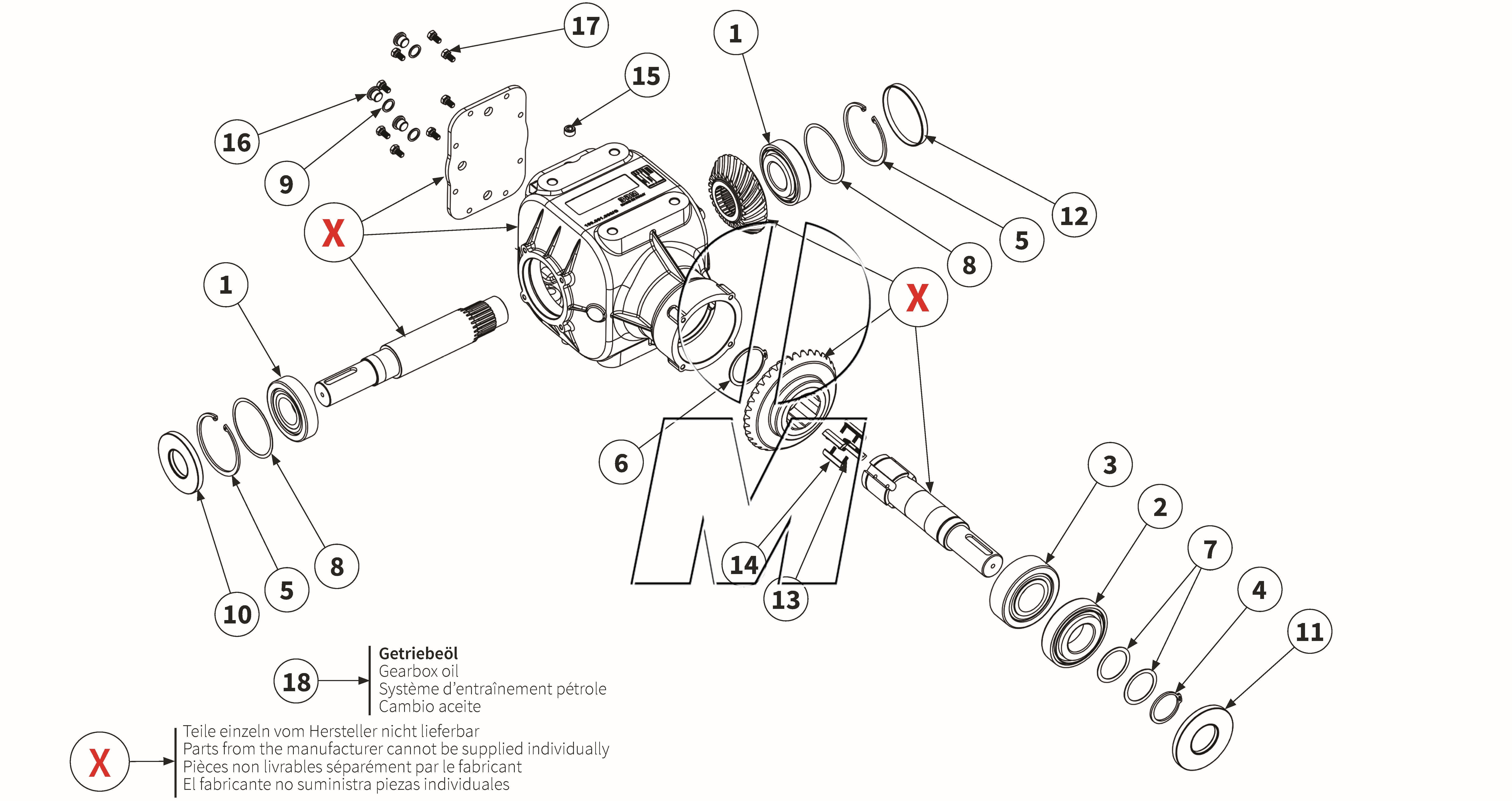

Zeichnung 11: Getriebe BRM MA 125 (P_MSP_ET_25_WEL)
Zeichnung 11: Getriebe BRM MA 125
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU115007 90115007 |
Wälzlager | 220-280 | (MU115007) | finden Sie hier | 2 | Details | 128,34 € | |||
| 2 |
MU981826 90981826 |
Wälzlager | 220-280 | (MU981826) | finden Sie hier | 1 | Details | 109,24 € | |||
| 3 |
32310-J2/Q 40050810 |
Wälzlager | 220-280 | (32310 J2 Q) | finden Sie hier | 1 | Details | 75,89 € | |||
| 4 |
MU981814 00043742 |
Sicherungsring | 220-280 | (00043742, 11000104, MU981814) | finden Sie hier | 1 | Details | 4,46 € | |||
| 5 |
MU980836 00043752 |
Sicherungsring | 220-280 | (00043752, 2404070005, MU980836) | finden Sie hier | 2 | Details | 8,51 € | |||
| 6 |
MU120016 00043745 |
Sicherungsring | 220-280 | (00043745, 11000120, 11AES6235, MU120016) | finden Sie hier | 1 | Details | 1,90 € | |||
| 7 |
MU120017 90120017 |
Paßscheibe | 220-280 | (12000332, 1350x62x1, 988506201P025, MU120017) | finden Sie hier | 2 | Details | 3,03 € | |||
| 8 |
MU981007 90981007 |
Paßscheibe | 220-280 | (MU981007) | finden Sie hier | 2 | Details | 56,05 € | |||
| 9 |
00041980 00041980 |
Dichtring | 220-280 | (00041980) | finden Sie hier | 3 | Details | 0,00 € | |||
| 10 |
MU980837 00043835 |
Wellendichtring | 220-280 | (00043835, 2403017050, 2403019013, MU980837) | finden Sie hier | 1 | Details | 14,88 € | |||
| 11 |
2403019014 00043815 |
Wellendichtring | 220-280 | (00043815, 2403019014) | finden Sie hier | 1 | Details | 27,79 € | |||
| 12 |
MU623003 90623003 |
Verschlußdeckel | 220-280 | (2403045255, MU623003) | finden Sie hier | 1 | Details | 13,15 € | |||
| 13 |
MU623021-BRM 90623021 |
Feder | 220-280 | (MU623021, MU623021BRM) | finden Sie hier | 8 | Details | 9,76 € | |||
| 14 |
MU115023 90115023 |
Sperrklinke | 220-280 | (2207500700, 600011000, MU115023) | finden Sie hier | 4 | Details | 39,21 € | |||
| 15 |
MU623017 90623017 |
Ablasskontrollschraube | 220-280 | (MU310018, MU623017, MUR20210) | finden Sie hier | 2 | Details | 6,01 € | |||
| 16 |
MU7T1020 90710200 |
Ölkontrollschraube | 220-280 | (MU7T1020, MUTM0025) | finden Sie hier | 3 | Details | 6,55 € | |||
| 17 |
MU982811 00043707 |
Schraube | 220-280 | (00043707, 99000000828, MU980105, MU982811) | finden Sie hier | 8 | Details | 0,42 € | |||
| 18 |
MUSAE70W90VS 40008825 |
Getriebeöl | 220-280 | Bedarfsmenge | (MUSAE70W90VS) | finden Sie hier | 5 | Details |
20,77 €
20,77 €*
(20,77 € / 1 Liter) |
