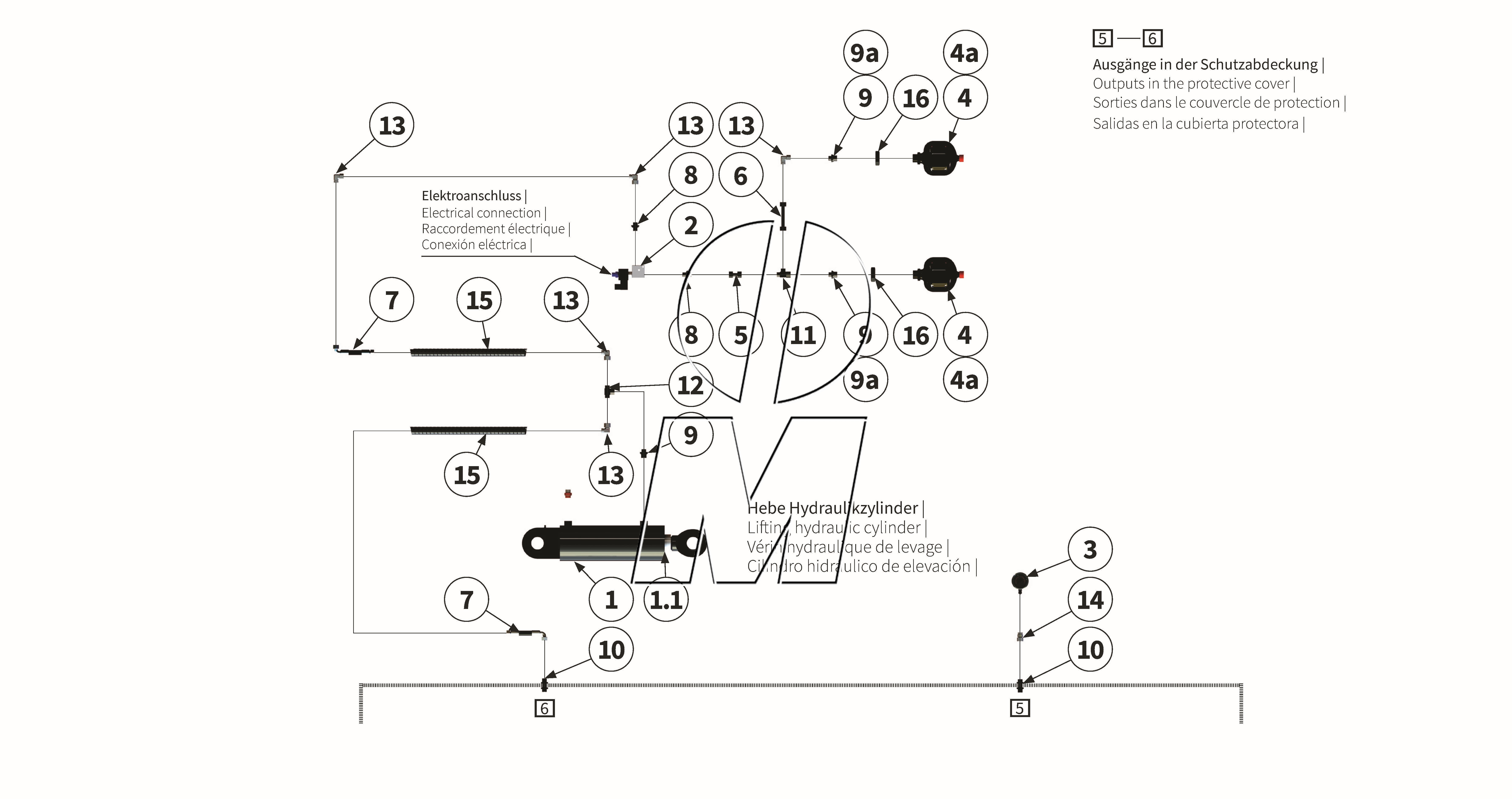

Explosionszeichnung

Zeichnung 18: Hydraulik Teil 2 (P_MSP_ET_25_WEL)

Zurück

Zeichnung 18: Hydraulik Teil 2
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	00042227 00042227	Hebe Hydraulikzylinder	220-280	(00042227)	finden Sie hier	1	Details	928,56 €
1-1	MUDZ0050 90260050	Dichtsatz	220-280	(90260050)	finden Sie hier	1	Details	111,38 €
2	00013524 00013524	Hydraulikventil	220-280	(00013524)	finden Sie hier	1	Details	317,91 €
3	112922 00013537	Manometer	220-280	(00013537, 112922)	finden Sie hier	1	Details	39,15 €
4	00048948 00048948	Stickstoffblase 1/2”	220-280	(00048948)	finden Sie hier	2	Details	260,55 €
4-a	00034100 00034100	Stickstoffblase 22x1,5	220-280	(00034100)	finden Sie hier	2	Details	387,11 €
5	00046410 00046410	Hydraulikrohr	220-280	(00046410)	finden Sie hier	1	Details	45,22 €
6	00046413 00046413	Hydraulikrohr	220-280	(00046413)	finden Sie hier	1	Details	109,48 €
7	00046594 00046594	Hydraulikschlauch	220-280	(00046594)	finden Sie hier	2	Details	22,97 €
8	00044463 00044463	Verschraubung	220-280	(00044463)	finden Sie hier	2	Details	2,98 €
9	00044462 00044462	Verschraubung	220-280	(00044462)	finden Sie hier	3	Details	0,00 €
9-a	00044460 00044460	Verschraubung 22x1,5	220-280	(00044460)	finden Sie hier	2	Details	0,00 €
10	00002473 00002473	Verschraubung	220-280	(00002473)	finden Sie hier	2	Details	5,83 €
11	00044438 00044438	Verschraubung	220-280	(00044438)	finden Sie hier	1	Details	14,16 €
12	00044437 00044437	Verschraubung	220-280	(00044437)	finden Sie hier	1	Details	13,21 €
13	00044448 00044448	Verschraubung	220-280	(00044448)	finden Sie hier	5	Details	0,00 €
14	00045073 00045073	Verschraubung	220-280	(00045073)	finden Sie hier	1	Details	10,59 €
15	00044537 00044537	Schutz	220-280	(00044537, MNW-020027, 40013269)	finden Sie hier	2	Details	10,83 €
16	00001159 00001159	Mutter	220-280	(00001159)	finden Sie hier	2	Details	6,78 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
