Explosionszeichnung

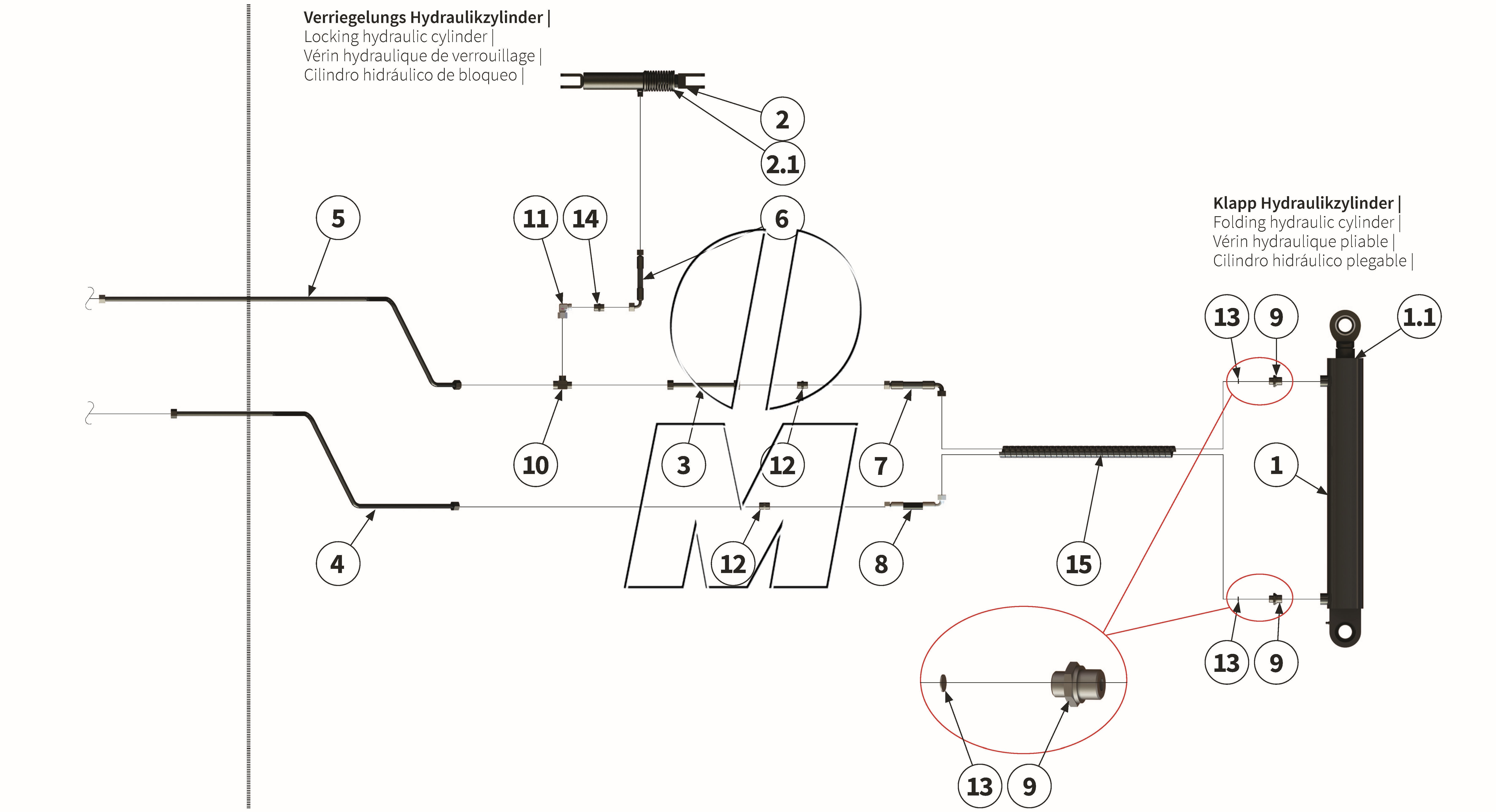

Zeichnung 20: Hydraulik Teil 4 (P_MSP_ET_25_WEL)

Zurück

Zeichnung 20: Hydraulik Teil 4
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	00042615 00042615	Hydraulikzylinder	220-280	(00042615)	finden Sie hier	1	Details	480,70 €
1-1	MUDZ0052 90260052	Dichtsatz	220-280	(90260052)	finden Sie hier	1	Details	56,53 €
2	MU0300309 00044933	Hydraulikzylinder	220-280	(00044933)	finden Sie hier	1	Details	718,64 €
2-1	MUDZ0027 00044217	Dichtsatz	220-280	(00044217, DSZ03502003, MUDZ0027)	finden Sie hier	1	Details	84,13 €
3	00046446 00046446	Hydraulikrohr	220-280	(00046446)	finden Sie hier	1	Details	109,48 €
4	00046439 00046439	Hydraulikrohr	220-280	(00046439)	finden Sie hier	1	Details	0,00 €
5	00046433 00046433	Hydraulikrohr	220-280	(00046433)	finden Sie hier	1	Details	199,92 €
6	00046597 00046597	Hydraulikschlauch	220-280	(00046597)	finden Sie hier	1	Details	24,04 €
7	00050009 00050009	Hydraulikschlauch	220-280	(00050009)	finden Sie hier	1	Details	30,82 €
8	00047500 00047500	Hydraulikschlauch	220-280	(00047500)	finden Sie hier	1	Details	30,82 €
9	00044462 00044462	Verschraubung	220-280	(00044462)	finden Sie hier	2	Details	0,00 €
10	00044436 00044436	Verschraubung	220-280	(00044436)	finden Sie hier	1	Details	0,00 €
11	00044448 00044448	Verschraubung	220-280	(00044448)	finden Sie hier	1	Details	0,00 €
12	00045443 00045443	Verschraubung	220-280	(00045443)	finden Sie hier	2	Details	10,59 €
13	00047554 00047554	Scheibe	220-280	(00047554)	finden Sie hier	2	Details	0,00 €
14	00051495 00051495	Verschraubung	220-280	(00051495)	finden Sie hier	1	Details	0,00 €
15	00044537 00044537	Schutz	220-280	(00044537, MNW-020027, 40013269)	finden Sie hier	2	Details	10,83 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
