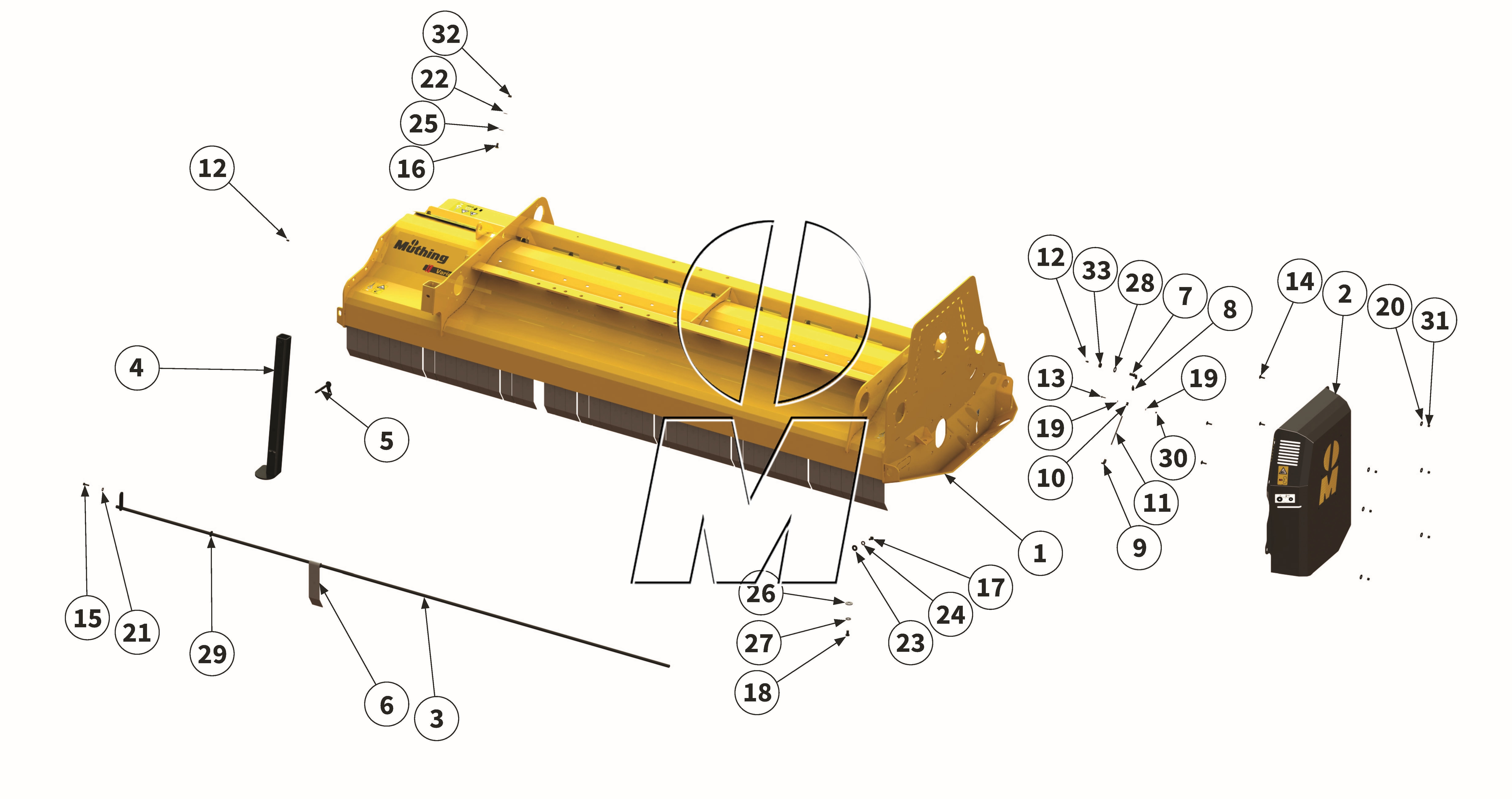

Explosionszeichnung
Zeichnung 01: Gehäuse (P_PRO_ET_24_WEL)
Zeichnung 01: Gehäuse
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00038126 00038126 |
Gehäuse | 250 | (00038126) | finden Sie hier | 1 | Details | 3.838,94 € | |||
| 1 |
00037650 00037650 |
Gehäuse | 280 | (00037650) | finden Sie hier | 1 | Details | 3.918,67 € | |||
| 1 |
00037919 00037919 |
Gehäuse | 300 | (00037919) | finden Sie hier | 1 | Details | 4.157,86 € | |||
| 1 |
00038011 00038011 |
Gehäuse | 320 | (00038011) | finden Sie hier | 1 | Details | 4.557,70 € | |||
| 2 |
00032411 00032411 |
Schutzabdeckung | 250-320 | (00032411) | finden Sie hier | 1 | Details | 386,51 € | |||
| 3 |
00033644 00033644 |
Pendelwelle | 250 | (00033644, MUM00636,) | finden Sie hier | 1 | Details | 116,26 € | |||
| 3 |
MU0806458 00037802 |
Pendelwelle | 280 | (00037802, MU0806458) | finden Sie hier | 1 | Details | 123,40 € | |||
| 3 |
MU0807110 00037974 |
Pendelwelle | 300 | (00037974) | finden Sie hier | 1 | Details | 130,48 € | |||
| 3 |
MU0807491 00031728 |
Pendelwelle | 320 | (00031728, MAX00165, MU0807491) | finden Sie hier | 1 | Details | 137,50 € | |||
| 4 |
00037848 00037848 |
Abstellstütze | 250-320 | (00037848) | finden Sie hier | 1 | Details | 196,41 € | |||
| 5 |
00031180 00031180 |
Bolzen | 250-320 | (00031180) | finden Sie hier | 1 | Details | 43,67 € | |||
| 6 |
MAX00098-1 00000702 |
Pendelschutzklappe | 250 | (00000702, MAX00098, MAX000981) | finden Sie hier | 41 | Details | 10,47 € | |||
| 6 |
MAX00098-1 00000702 |
Pendelschutzklappe | 280 | (00000702, MAX00098, MAX000981) | finden Sie hier | 46 | Details | 10,47 € | |||
| 6 |
MAX00098-1 00000702 |
Pendelschutzklappe | 300 | (00000702, MAX00098, MAX000981) | finden Sie hier | 49 | Details | 10,47 € | |||
| 6 |
MAX00098-1 00000702 |
Pendelschutzklappe | 320 | (00000702, MAX00098, MAX000981) | finden Sie hier | 52 | Details | 10,47 € | |||
| 7 |
00017522 00017522 |
Winkelverbinder | 250-320 | (00017522) | finden Sie hier | 1 | Details | 22,31 € | |||
| 8 |
MULI0002 00044548 |
Verschraubung | 250-320 | (00002197, 00044548, MULI0002) | finden Sie hier | 1 | Details | 13,33 € | |||
| 9 |
MULI0006 00044550 |
Verschraubung | 250-320 | (00002259, 00044550, MULI0006) | finden Sie hier | 1 | Details | 20,94 € | |||
| 10 |
MUMG0005 00044539 |
Schelle | 250-320 | (00044539, MUMG0005) | finden Sie hier | 1 | Details | 3,57 € | |||
| 11 |
MULI0005 00044936 |
Schmierleitung | 250-320 | Bedarfsmenge | (00044936, 504360412, MULI0005) | finden Sie hier | 1 | Details |
9,46 €
9,46 €*
(9,46 € / 1 Meter) |
||
| 12 |
MU980700 00043301 |
Schmiernippel | 250-320 | (00043301) | finden Sie hier | 2 | Details | 0,42 € | |||
| 13 |
MU980022 00043686 |
Schraube | 250-320 | (00043686, MU980022) | finden Sie hier | 1 | Details | 0,42 € | |||
| 14 |
MU0099988 00043355 |
Schraube | 250-320 | (00000910, 00043355, MU0099988, MU980106) | finden Sie hier | 4 | Details | 1,25 € | |||
| 15 |
MU980109 00043709 |
Schraube | 250-320 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 1 | Details | 1,13 € | |||
| 16 |
MU980206 00043324 |
Schraube | 250-320 | (00043324, MU980206) | finden Sie hier | 11 | Details | 1,19 € | |||
| 17 |
MU0099970 00043600 |
Schraube | 250 | (00001345, 00043600, MU0099970) | finden Sie hier | 15 | Details | 0,65 € | |||
| 17 |
MU0099970 00043600 |
Schraube | 280 | (00001345, 00043600, MU0099970) | finden Sie hier | 16 | Details | 0,65 € | |||
| 17 |
MU0099970 00043600 |
Schraube | 300 | (00001345, 00043600, MU0099970) | finden Sie hier | 19 | Details | 0,65 € | |||
| 17 |
MU0099970 00043600 |
Schraube | 320 | (00001345, 00043600, MU0099970) | finden Sie hier | 20 | Details | 0,65 € | |||
| 18 |
MU980335 00043618 |
Schraube | 250 | (00043618, MU0099967, MU980335) | finden Sie hier | 13 | Details | 1,07 € | |||
| 18 |
MU980335 00043618 |
Schraube | 280 | (00043618, MU0099967, MU980335) | finden Sie hier | 14 | Details | 1,07 € | |||
| 18 |
MU980335 00043618 |
Schraube | 300 | (00043618, MU0099967, MU980335) | finden Sie hier | 18 | Details | 1,07 € | |||
| 18 |
MU980341 00043619 |
Schraube | 320 | (00043619, MU0099942, MU980305, MU980341) | finden Sie hier | 18 | Details | 1,13 € | |||
| 19 |
00043247 00043247 |
Scheibe | 250-320 | (00043247, MU980006) | finden Sie hier | 2 | Details | 0,18 € | |||
| 20 |
MU0099951 00043286 |
Scheibe | 250-320 | (00043286, MU0099951, MU980103) | finden Sie hier | 6 | Details | 0,48 € | |||
| 21 |
MUNSKL08 00043771 |
Scheibe | 250-320 | (00012354, 00043771, MUNSKL08) | finden Sie hier | 1 | Details | 1,13 € | |||
| 22 |
MU980202 00043232 |
Scheibe | 250+280 | (00001223, 00043232, MU980202) | finden Sie hier | 11 | Details | 0,42 € | |||
| 22 |
MU980202 00043232 |
Scheibe | 300 | (00001223, 00043232, MU980202) | finden Sie hier | 12 | Details | 0,42 € | |||
| 22 |
MU980202 00043232 |
Scheibe | 320 | (00001223, 00043232, MU980202) | finden Sie hier | 13 | Details | 0,42 € | |||
| 23 |
MU981874 00043280 |
Scheibe | 250 | (00043280, MU981874) | finden Sie hier | 15 | Details | 0,48 € | |||
| 23 |
MU981874 00043280 |
Scheibe | 280 | (00043280, MU981874) | finden Sie hier | 16 | Details | 0,48 € | |||
| 23 |
MU981874 00043280 |
Scheibe | 300 | (00043280, MU981874) | finden Sie hier | 19 | Details | 0,48 € | |||
| 23 |
MU981874 00043280 |
Scheibe | 320 | (00043280, MU981874) | finden Sie hier | 20 | Details | 0,48 € | |||
| 24 |
MUNSKL10 00043766 |
Scheibe | 250 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 15 | Details | 1,13 € | |||
| 24 |
MUNSKL10 00043766 |
Scheibe | 280 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 16 | Details | 1,13 € | |||
| 24 |
MUNSKL10 00043766 |
Scheibe | 300 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 19 | Details | 1,13 € | |||
| 24 |
MUNSKL10 00043766 |
Scheibe | 320 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 20 | Details | 1,13 € | |||
| 25 |
MU980302 00043233 |
Scheibe | 250+280 | (00043233, MU0099997, MU980302) | finden Sie hier | 11 | Details | 0,42 € | |||
| 25 |
MU980302 00043233 |
Scheibe | 300 | (00043233, MU0099997, MU980302) | finden Sie hier | 12 | Details | 0,42 € | |||
| 25 |
MU980302 00043233 |
Scheibe | 320 | (00043233, MU0099997, MU980302) | finden Sie hier | 13 | Details | 0,42 € | |||
| 26 |
MU980203 00043282 |
Scheibe | 250 | (00043282, MU0099927, MU980203) | finden Sie hier | 13 | Details | 0,65 € | |||
| 26 |
MU980203 00043282 |
Scheibe | 280 | (00043282, MU0099927, MU980203) | finden Sie hier | 14 | Details | 0,65 € | |||
| 26 |
MU980203 00043282 |
Scheibe | 300+320 | (00043282, MU0099927, MU980203) | finden Sie hier | 18 | Details | 0,65 € | |||
| 27 |
MUNSKL12 00043767 |
Scheibe | 250 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 13 | Details | 1,07 € | |||
| 27 |
MUNSKL12 00043767 |
Scheibe | 280 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 14 | Details | 1,07 € | |||
| 27 |
MUNSKL12 00043767 |
Scheibe | 300+320 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 18 | Details | 1,07 € | |||
| 28 |
MU980502 00043234 |
Scheibe | 250-320 | (00043234, MU980502) | finden Sie hier | 1 | Details | 0,48 € | |||
| 29 |
MU980402 00043235 |
Scheibe | 250+300 | (00043235, MU0099996, MU980402) | finden Sie hier | 5 | Details | 0,48 € | |||
| 29 |
MU980402 00043235 |
Scheibe | 320 | (00043235, MU0099996, MU980402) | finden Sie hier | 14 | Details | 0,48 € | |||
| 30 |
00043189 00043189 |
Mutter | 250-320 | (00043189, MU980009) | finden Sie hier | 1 | Details | 1,07 € | |||
| 31 |
MU0099961 00043191 |
Mutter | 250-320 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 6 | Details | 0,48 € | |||
| 32 |
MU0099960 00043177 |
Mutter | 250+280 | (00043177, MU0099960) | finden Sie hier | 11 | Details | 0,48 € | |||
| 32 |
MU0099960 00043177 |
Mutter | 300 | (00043177, MU0099960) | finden Sie hier | 12 | Details | 0,48 € | |||
| 32 |
MU0099960 00043177 |
Mutter | 320 | (00043177, MU0099960) | finden Sie hier | 13 | Details | 0,48 € | |||
| 33 |
MU980521 00043172 |
Mutter | 250-320 | (00043172, MU980521) | finden Sie hier | 1 | Details | 1,43 € |
