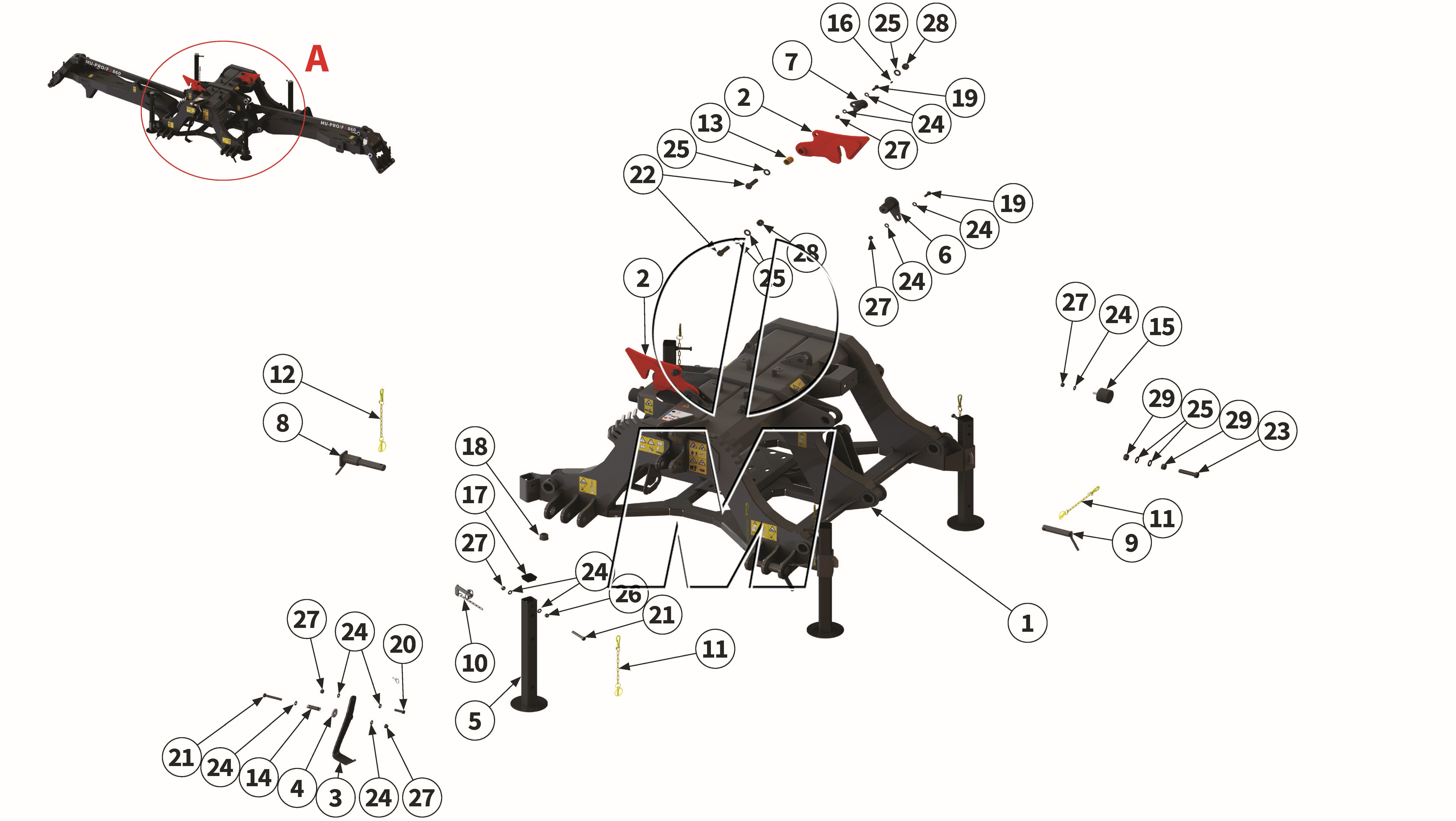

Explosionszeichnung

Zeichnung 08: Anbauvorrichtung (P_PROF_ET_25_WEL)

Zurück

Zeichnung 08: Anbauvorrichtung
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	00037444 00037444	Dreipunktbock	860	(00037444)	finden Sie hier	1	Details	8.163,22 €
2	00030919 00030919	Sicherungshaken	860	(00030919)	finden Sie hier	2	Details	150,18 €
3	00030926 00030926	Gelenkwellenhalter	860	(00030926)	finden Sie hier	1	Details	49,68 €
4	00030930 00030930	Scheibe	860	(00030930)	finden Sie hier	1	Details	4,28 €
5	00030932 00030932	Abstellstütze	860	(00030932)	finden Sie hier	4	Details	106,51 €
6	00031150 00031150	Bolzen	860	(00031150)	finden Sie hier	2	Details	62,89 €
7	00031164 00031164	Bolzen	860	(00031164)	finden Sie hier	2	Details	60,75 €
8	00031169 00031169	Bolzen	860	(00031169)	finden Sie hier	2	Details	118,05 €
9	00044074 00044074	Bolzen	860	(00044074)	finden Sie hier	1	Details	13,33 €
10	00005545 00005545	Bolzen mit Kette	860	(00001835, 00005545, MU0501997, MU980942)	finden Sie hier	4	Details	22,49 €
11	MU2500106 00044560	Sicherungselement	860	(00044560, MU2500106)	finden Sie hier	5	Details	11,66 €
12	MU2500108 00044561	Sicherungselement	860	(00044561, 2500108, MU2500108)	finden Sie hier	2	Details	17,73 €
13	00031593 00031593	Gleitlagerbuchse	860	(00031593, POZ3040)	finden Sie hier	2	Details	12,91 €
14	00012464 00012464	Druckfeder	860	(00012464)	finden Sie hier	1	Details	9,88 €
15	00005106 00044530	Gummipuffer	860	(00044530,00005106,MU980904,900-00000566)	finden Sie hier	2	Details	46,29 €
16	MU980700 00043301	Schmiernippel	860	(00043301)	finden Sie hier	2	Details	0,36 €
17	00041414 00041414	Verschlussstopfen	860	(00041414)	finden Sie hier	4	Details	4,40 €
18	00035563 00035563	Verschlussstopfen	860	(00035563, 50686)	finden Sie hier	6	Details	0,42 €
19	MU980311 00043621	Schraube	860	(00043621, MU0099931, MU980311)	finden Sie hier	4	Details	1,19 €
20	MU980329 00043496	Schraube	860	(00043496, MU980329)	finden Sie hier	1	Details	1,43 €
21	MU980319 00043505	Schraube	860	(00043505, MU980319)	finden Sie hier	5	Details	2,08 €
22	00043562 00043562	Schraube	860	(00043562, MU981114)	finden Sie hier	4	Details	3,21 €
23	MU980529 00043681	Schraube	860	(00043681, MU980529)	finden Sie hier	2	Details	4,05 €
24	MU980302 00043233	Scheibe	860	(00043233, MU0099997, MU980302)	finden Sie hier	22	Details	0,36 €
25	MU980505 00043237	Scheibe	860	(00043237, MU980505)	finden Sie hier	12	Details	1,01 €
26	MU980300 00043158	Mutter	860	(00043158, MU0099932, MU980300)	finden Sie hier	5	Details	0,42 €
27	MU980301 00043178	Mutter	860	(00043178, MU0099957, MU980301)	finden Sie hier	12	Details	0,42 €
28	MU0099959 00043184	Mutter	860	(00043184, MU0099959, MU980506)	finden Sie hier	4	Details	1,90 €
29	MU980253 00043160	Mutter	860	(00043160, MU980253)	finden Sie hier	4	Details	1,19 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
