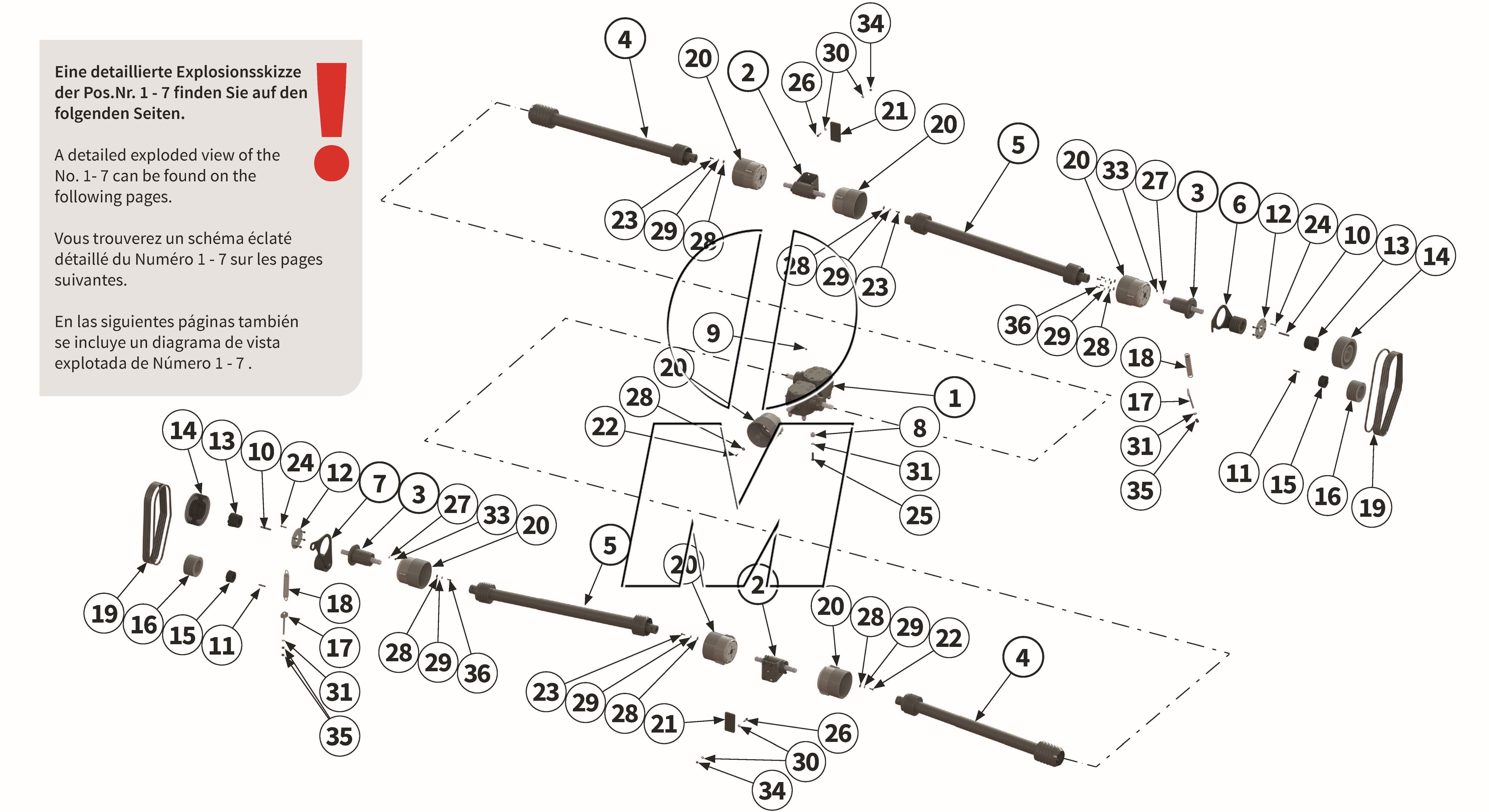

Explosionszeichnung
Zeichnung 10: Antrieb & Getriebe (P_PROF_ET_25_WEL)
Zeichnung 10: Antrieb & Getriebe
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00031958 00031958 |
Getriebe | 860 | Getriebe-Eingangsdrehzahl 1000 U/min (1:1,35) | (00031958) | finden Sie hier | 1 | Details | 5.928,76 € | ||
| 2 |
00045640 00045640 |
Zwischenwelle kpl. montiert | 860 | MU-PRO/F | (00045640, 0004564006) | finden Sie hier | 2 | Details | 1.133,24 € | ||
| 3 |
00046160 00046160 |
Antriebsadapter kpl. montiert | 860 | MU-PRO/F | (00046160) | finden Sie hier | 2 | Details | 1.204,70 € | ||
| 4 |
00031205 00031205 |
Gelenkwelle | 860 | (00031205, DS9R107FX000001X) | finden Sie hier | 2 | Details | 1.774,59 € | |||
| 5 |
00031208 00031208 |
Gelenkwelle | 860 | (00031208, DS9R118FX017001X) | finden Sie hier | 2 | Details | 1.443,83 € | |||
| 6 |
MU0200019 00031964 |
Riemenspanner links | 860 | (00031964, MU0200019) | finden Sie hier | 1 | Details | 573,82 € | |||
| 7 |
MU0204039 00031972 |
Riemenspanner rechts | 860 | (00031972, MU0204039) | finden Sie hier | 1 | Details | 573,82 € | |||
| 8 |
MU1200372 00031960 |
Buchse | 860 | (00031960, MU1200372) | finden Sie hier | 8 | Details | 6,43 € | |||
| 9 |
00035563 00035563 |
Verschlussstopfen | 860 | (00035563, 50686) | finden Sie hier | 8 | Details | 0,42 € | |||
| 10 |
MU981810 00043214 |
Passfeder | 860 | (00000750, 00043214, MU981810) | finden Sie hier | 2 | Details | 12,55 € | |||
| 11 |
MU980860 00043216 |
Passfeder | 860 | (00000752, 00043216, MU980860) | finden Sie hier | 2 | Details | 8,27 € | |||
| 12 |
00048243 00048243 |
Scheibe | 860 | (00048243) | finden Sie hier | 2 | Details | 39,98 € | |||
| 13 |
MU980864 00044059 |
Spannbuchse | 860 | (00000741, 00044059, MU980864) | finden Sie hier | 2 | Details | 128,76 € | |||
| 14 |
MU980863 00044036 |
Riemenscheibe | 860 | (00044036, MU980863) | finden Sie hier | 2 | Details | 379,31 € | |||
| 15 |
MU980813 00044058 |
Spannbuchse | 860 | Getriebe-Eingangsdrehzahl 1000 U/min | (00003441, 00044058, MKR01353Rev01, MU980813) | finden Sie hier | 2 | Details | 64,56 € | ||
| 16 |
MU6800312 00044019 |
Riemenscheibe | 860 | (00044019, 0446312MU, MU6800312, TBSPB180500ZA) | finden Sie hier | 2 | Details | 212,24 € | |||
| 17 |
MAX00062 00031977 |
Zugstange | 860 | (00000485, 00031977, 0800948B, MAX00062, MUM00646) | finden Sie hier | 2 | Details | 32,55 € | |||
| 18 |
MU980912 00044160 |
Zugfeder | 860 | (00000482, 00044160, 4901209, MU980912, MU980934) | finden Sie hier | 2 | Details | 107,81 € | |||
| 19 |
00032054 00032054 |
Keilriemen | 860 | (00032054) | finden Sie hier | 10 | Details | 59,14 € | |||
| 20 |
00049851 00049851 |
Schutztopf | 860 | (00049851) | finden Sie hier | 7 | Details | 162,32 € | |||
| 21 |
00042747 00042747 |
Platte | 860 | (00042747) | finden Sie hier | 2 | Details | 0,00 € | |||
| 22 |
MU980208 00043601 |
Schraube | 860 | (00043601, MU0099974, MU623016, MU980208) | finden Sie hier | 4 | Details | 1,07 € | |||
| 23 |
MU980205 00043602 |
Schraube | 860 | (00043602, MU0099971, MU980205) | finden Sie hier | 16 | Details | 1,07 € | |||
| 24 |
MU980217 00043477 |
Schraube | 860 | (00043477, MU980217) | finden Sie hier | 12 | Details | 1,19 € | |||
| 25 |
MU980438 00043530 |
Schraube | 860 | (00043530, MU980438) | finden Sie hier | 8 | Details | 2,50 € | |||
| 26 |
00043497 00043497 |
Schraube | 860 | (00043497, MU981024) | finden Sie hier | 8 | Details | 1,37 € | |||
| 27 |
MU980202 00043232 |
Scheibe | 860 | (00001223, 00043232, MU980202) | finden Sie hier | 12 | Details | 0,36 € | |||
| 28 |
MU0099950 00043281 |
Scheibe | 860 | (00043281, MU0099950) | finden Sie hier | 28 | Details | 0,42 € | |||
| 29 |
MUNSKL10 00043766 |
Scheibe | 860 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 24 | Details | 1,07 € | |||
| 30 |
MU980302 00043233 |
Scheibe | 860 | (00043233, MU0099997, MU980302) | finden Sie hier | 16 | Details | 0,36 € | |||
| 31 |
MU980402 00043235 |
Scheibe | 860 | (00043235, MU0099996, MU980402) | finden Sie hier | 2 | Details | 0,42 € | |||
| 32 |
MUNSKL16 00043769 |
Scheibe | 860 | (00012352, 00043769, 99000000666, MUNSKL16) | finden Sie hier | 8 | Details | 1,90 € | |||
| 33 |
MU0099960 00043177 |
Mutter | 860 | (00043177, MU0099960) | finden Sie hier | 12 | Details | 0,42 € | |||
| 34 |
MU980301 00043178 |
Mutter | 860 | (00043178, MU0099957, MU980301) | finden Sie hier | 8 | Details | 0,42 € | |||
| 35 |
MU980400 00043159 |
Mutter | 860 | (00043159, MU0099964, MU980400) | finden Sie hier | 4 | Details | 1,13 € | |||
| 36 |
00043606 00043606 |
Schraube | 860 | (00043606, MU980219) | finden Sie hier | 8 | Details | 1,19 € |
