Explosionszeichnung

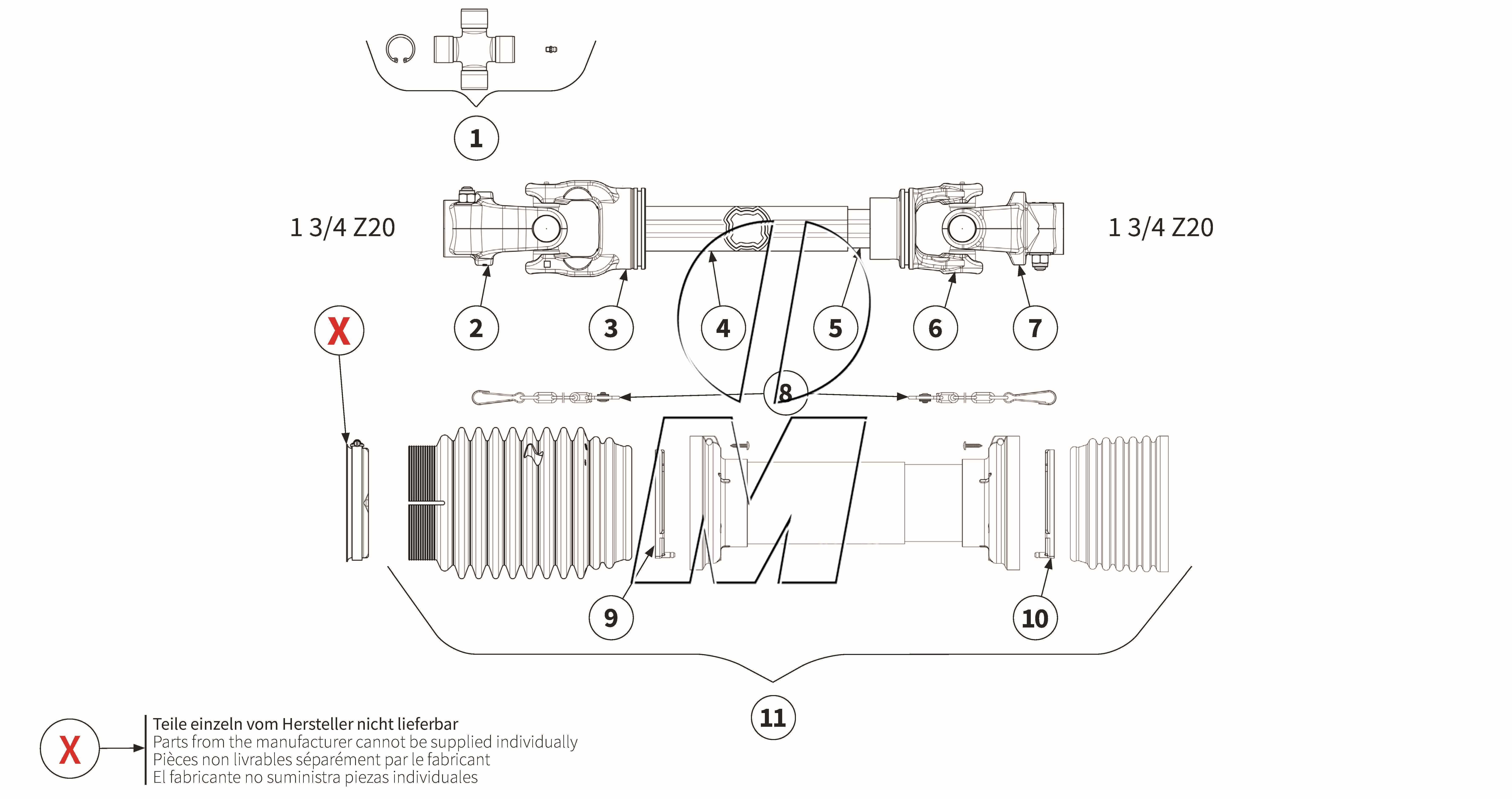

Zeichnung 14: Gelenkwelle - 00031205 (P_PROF_ET_25_WEL)

Zurück

Zeichnung 14: Gelenkwelle - 00031205
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	4120M0012R20 40022685	Kreuzgarnitur	860	(41208R20, 412080102, 412080102R20, 4120M0011R20, 4120M0012, 4120M0012R20)	finden Sie hier	2	Details	90,65 €
2	5090M3815R 40017013	Außengabel	860	(5090M3815R)	finden Sie hier	1	Details	411,92 €
3	2040M6864 40011038	Innengabel für Außenrohr	860	(2040M6864)	finden Sie hier	1	Details	422,26 €
4	122271000 40034684	Profil-Außenrohr	860	(122271000R06)	finden Sie hier	1	Details	163,39 € 163,39 €* (163,39 € / 1 Meter)
5	2453V1250R 40047566	Profil-Innenrohr	860	(2453V1250R, 2453V3000R)	finden Sie hier	1	Details	350,55 € 350,55 €* (280,44 € / 1 Meter)
6	204S96856 40029264	Innengabel für Innenrohr	860	(204S96856)	finden Sie hier	1	Details	149,21 €
7	5090M3860 40038723	Außengabel	860	(5090M3860, 509083855)	finden Sie hier	1	Details	181,09 €
8	252000101R02 40023415	Haltekette	860	(252000101R02)	finden Sie hier	2	Details	19,00 €
9	2550L0001R02 40024325	Laufring	860	(2550L0001R02)	finden Sie hier	1	Details	16,46 €
10	2550L0002R02 40051159	Laufring	860	(2550L0002R02)	finden Sie hier	1	Details	17,60 €
11	4CS9107FXVSG001 40038395	Gelenkwellenschutz	860	(4CS9107FXVSG001, DS9R107FX000001X)	finden Sie hier	1	Details	288,92 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
