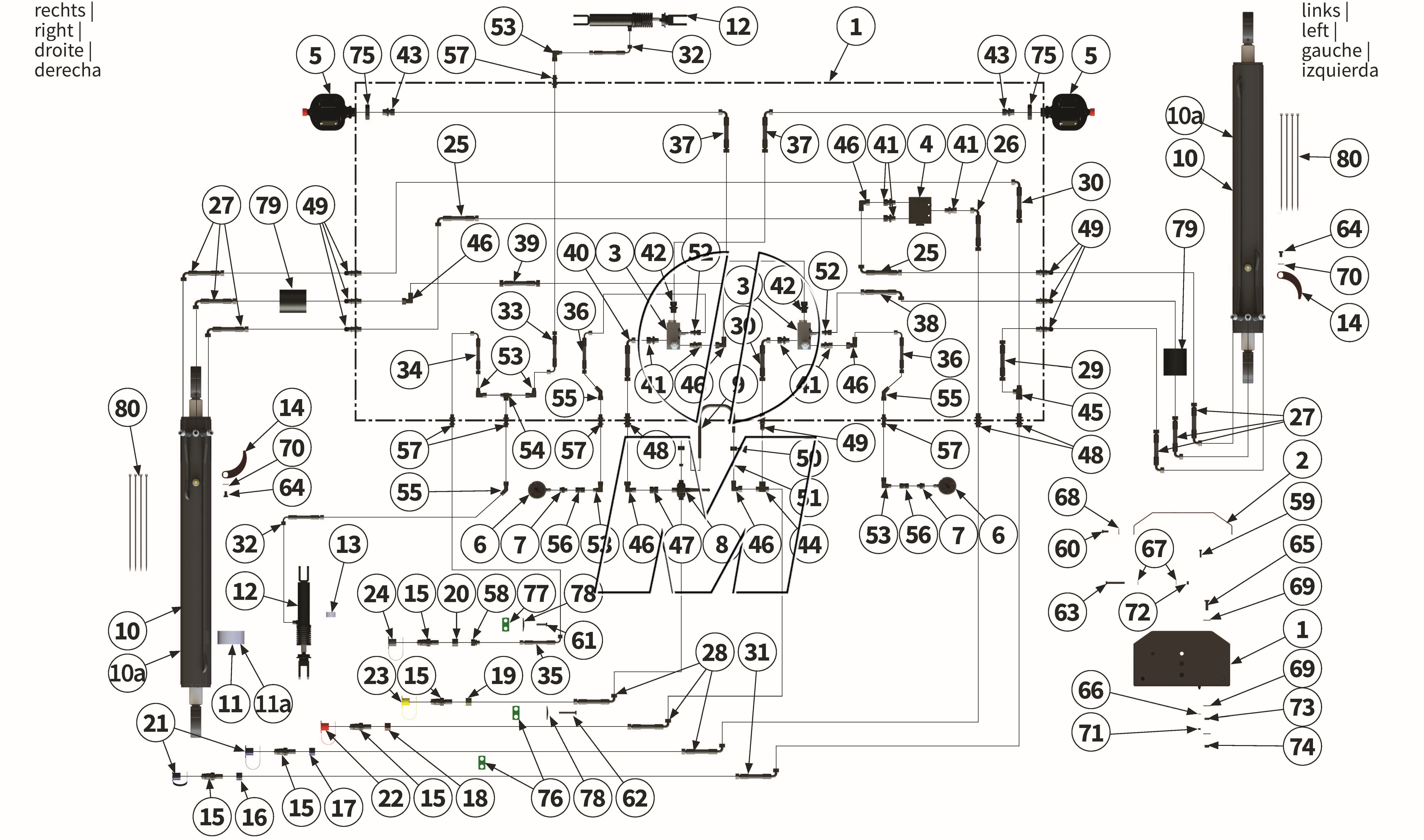

Explosionszeichnung

Zeichnung 19: Hydraulik Aushub getrennt (P_PROF_ET_25_WEL)

Zurück

Zeichnung 19: Hydraulik Aushub getrennt
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL

Position Bestellcode
Artikel-Nr.		 Artikel Arbeitsbreite Hinweis Ident.-Nr. GPSR-Info verwendete
Anzahl
1 00031896
00031896 		Verteilerkasten 860 (00031896) finden Sie hier 1 Details
7.955,80 €

2 00031899
00031899 		Schutzabdeckung 860 (00031899) finden Sie hier 1 Details
73,24 €

3 00049325
00049325 		Stromregelventil 860 (00049325) finden Sie hier 2 Details
487,66 €

4 00032706
00032706 		Hydraulikventil 860 (00032706, DDE0720BK0) finden Sie hier 1 Details
295,72 €

5 00034100
00034100 		Stickstoffblase 22x1,5 860 (00034100) finden Sie hier 2 Details
387,11 €

6 112922
00013537 		Manometer 860 (00013537, 112922) finden Sie hier 2 Details
39,15 €

7 00044351
00044351 		Verschraubung 860 (00044351) finden Sie hier 2 Details
0,00 €

8 00051373
00051373 		3/2 Wege Kugelhahn 860 (00051373) finden Sie hier 1 Details
0,00 €

9 00032763
00032763 		Rundrohr 860 (00032763) finden Sie hier 1 Details
46,77 €

10 00037597
00037597 		Hydraulikzylinder 860 MU-PRO/F (00037597) finden Sie hier 2 Details
2.929,19 €

10-a 00047761
00047761 		Hydraulikzylinder 860 MU-PRO/F (00047761) finden Sie hier 2 Details
1.213,80 €

11 MUDZ0032
00044216 		Dichtsatz 860 (00044216, MUDZ0032) finden Sie hier 1 Details
291,49 €

11-a 00049821
00049821 		860 (00049821) finden Sie hier 1 Details
84,79 €

12 MU0300309
00044933 		Hydraulikzylinder 860 (00044933) finden Sie hier 2 Details
718,64 €

13 MUDZ0027
00044217 		Dichtsatz 860 (00044217, DSZ03502003, MUDZ0027) finden Sie hier 1 Details
84,13 €

14 00034234
00034234 		Zeiger 860 (00034234) finden Sie hier 2 Details
9,82 €

15 00047693
00047693 		Hydraulikstecker 860 (00047693) finden Sie hier 5 Details
7,62 €

16 00047700
00047700 		Kupplung 860 (00047700) finden Sie hier 1 Details
0,00 €

17 00047699
00047699 		Kupplung 860 (00047699) finden Sie hier 1 Details
3,09 €

18 00047702
00047702 		Kupplung 860 (00047702) finden Sie hier 1 Details
3,09 €

19 00049870
00049870 		Kupplung 860 (00049870) finden Sie hier 1 Details
0,00 €

20 00047696
00047696 		Kupplung 860 (00047696) finden Sie hier 1 Details
0,00 €

21 00044368
00044368 		Staubschutzkappe 860 (00044368) finden Sie hier 2 Details
1,07 €

22 379580
00044374 		Staubschutzkappe 860 (00044374, 379580) finden Sie hier 1 Details
1,13 €

23 00044370
00044370 		Staubschutzkappe 860 (00044370) finden Sie hier 1 Details
0,89 €

24 00044375
00044375 		Staubschutzkappe 860 (00044375) finden Sie hier 1 Details
0,30 €

25 00032669
00032669 		Hydraulikschlauch 860 (00032669) finden Sie hier 2 Details
22,67 €

26 00032666
00032666 		Hydraulikschlauch 860 (00032666) finden Sie hier 1 Details
25,23 €

27 00032671
00032671 		Hydraulikschlauch 860 (00032671) finden Sie hier 6 Details
33,92 €

28 00032670
00032670 		Hydraulikschlauch 860 (00032670) finden Sie hier 3 Details
40,52 €

29 00032674
00032674 		Hydraulikschlauch 860 (00032674) finden Sie hier 1 Details
20,77 €

30 00032692
00032692 		Hydraulikschlauch 860 (00032692) finden Sie hier 2 Details
26,54 €

31 00032673
00032673 		Hydraulikschlauch 860 (00032673) finden Sie hier 1 Details
39,45 €

32 00032680
00032680 		Hydraulikschlauch 860 (00032680) finden Sie hier 2 Details
22,91 €

33 00032682
00032682 		Hydraulikschlauch 860 (00032682) finden Sie hier 1 Details
20,94 €

34 00032683
00032683 		Hydraulikschlauch 860 (00032683) finden Sie hier 1 Details
19,99 €

35 00032685
00032685 		Hydraulikschlauch 860 (00032685) finden Sie hier 1 Details
40,58 €

36 00032686
00032686 		Hydraulikschlauch 860 (00032686) finden Sie hier 2 Details
22,67 €

37 00032688
00032688 		Hydraulikschlauch 860 (00032688) finden Sie hier 2 Details
23,80 €

38 00032689
00032689 		Hydraulikschlauch 860 (00032689) finden Sie hier 1 Details
24,40 €

39 00032693
00032693 		Hydraulikschlauch 860 (00032693) finden Sie hier 1 Details
21,60 €

40 00032687
00032687 		Hydraulikschlauch 860 (00032687) finden Sie hier 1 Details
25,94 €

41 00044397
00044397 		Verschraubung 860 (00044397) finden Sie hier 7 Details
0,00 €

42 00044396
00044396 		Verschraubung 860 (00044396) finden Sie hier 2 Details
0,00 €

43 00044395
00044395 		Verschraubung 860 (00044395) finden Sie hier 2 Details
0,00 €

44 00044437
00044437 		Verschraubung 860 (00044437) finden Sie hier 1 Details
13,21 €

45 00044438
00044438 		Verschraubung 860 (00044438) finden Sie hier 1 Details
14,16 €

46 00044449
00044449 		Verschraubung 860 (00044449) finden Sie hier 6 Details
0,00 €

47 00007486
00044412 		Verschraubung 860 (00007486, 00044412) finden Sie hier 1 Details
14,34 €

48 00002473
00002473 		Verschraubung 860 (00002473) finden Sie hier 3 Details
5,83 €

49 00044420
00044420 		Verschraubung 860 (00044420) finden Sie hier 7 Details
10,59 €

50 00044469
00044469 		Überwurfmutter 860 (00044469) finden Sie hier 2 Details
0,00 €

51 00044400
00044400 		Schneidring 860 (00044400) finden Sie hier 2 Details
0,00 €

52 00044394
00044394 		Verschraubung 860 (00044394) finden Sie hier 2 Details
0,00 €

53 00044444
00044444 		Verschraubung 860 (00044444) finden Sie hier 5 Details
0,00 €

54 00044433
00044433 		Verschraubung 860 (00044433) finden Sie hier 1 Details
0,00 €

55 00044441
00044441 		Verschraubung 860 (00044441) finden Sie hier 3 Details
0,00 €

56 00044413
00044413 		Verschraubung 860 (00044413) finden Sie hier 2 Details
0,00 €

57 00044427
00044427 		Verschraubung 860 (00044427,SV-08-L) finden Sie hier 5 Details
3,93 €

58 00044417
00044417 		Verschraubung 860 (00044417) finden Sie hier 1 Details
0,00 €

59 MU981133
00043449 		Schraube 860 (00043449, MU981133) finden Sie hier 2 Details
0,54 €

60 MU980115
00043708 		Schraube 860 (00043708, MU0099972, MU980115) finden Sie hier 4 Details
0,60 €

61 MU980108
00043711 		Schraube 860 (00043711, MU980108) finden Sie hier 1 Details
1,07 €

62 MUMG0009
00043715 		Schraube 860 (00043715, 3001111, MUMG0009) finden Sie hier 1 Details
1,19 €

63 00043593
00043593 		Schraube 860 (00043593, MU980122) finden Sie hier 4 Details
1,13 €

64 00043599
00043599 		Schraube 860 (00043599, MU980248) finden Sie hier 2 Details
0,60 €

65 MU980222
00043603 		Schraube 860 (00001346, 00043603, MU0099903, MU980222) finden Sie hier 4 Details
1,19 €

66 00043248
00043248 		Scheibe 860 (00043248, MU980011) finden Sie hier 4 Details
0,36 €

67 MU0099999
00043249 		Scheibe 860 (00043249, MU0099999, MU980102) finden Sie hier 8 Details
0,12 €

68 MU0099951
00043286 		Scheibe 860 (00043286, MU0099951, MU980103) finden Sie hier 4 Details
0,42 €

69 MU0099950
00043281 		Scheibe 860 (00043281, MU0099950) finden Sie hier 12 Details
0,42 €

70 MUNSKL10
00043766 		Scheibe 860 (00012350, 00043766, MUNSKL10) finden Sie hier 2 Details
1,07 €

71 MU980010
00043190 		Mutter 860 (00043190, MU980010) finden Sie hier 2 Details
0,42 €

72 MU0099961
00043191 		Mutter 860 (00043191, MU0099961, MU7T1018, MU980101) finden Sie hier 4 Details
0,42 €

73 MU980200
00043157 		Mutter 860 (00043157, MU0099914, MU980200) finden Sie hier 4 Details
0,42 €

74 MU0099960
00043177 		Mutter 860 (00043177, MU0099960) finden Sie hier 4 Details
0,42 €

75 00001159
00001159 		Mutter 860 (00001159) finden Sie hier 2 Details
6,78 €

76 MU980709
00044354 		Schellenkörper 860 (00044354, MU980709) finden Sie hier 2 Details
2,08 €

77 00017532
00017532 		Schellenkörper 860 (00017532) finden Sie hier 1 Details
6,01 €

78 00002475
00002475 		Deckplatte 860 (00002475) finden Sie hier 2 Details
1,37 €

79 00032977
00032977 		Schutz 860 (00032977) finden Sie hier 2 Details
90,80 € 90,80 €*
(90,80 € / 1 Meter)

80 214370
40054462 		Kabelbinder 860 finden Sie hier 1 Details
7,40 € 7,40 €*
(7,40 € / 100 Stück)
