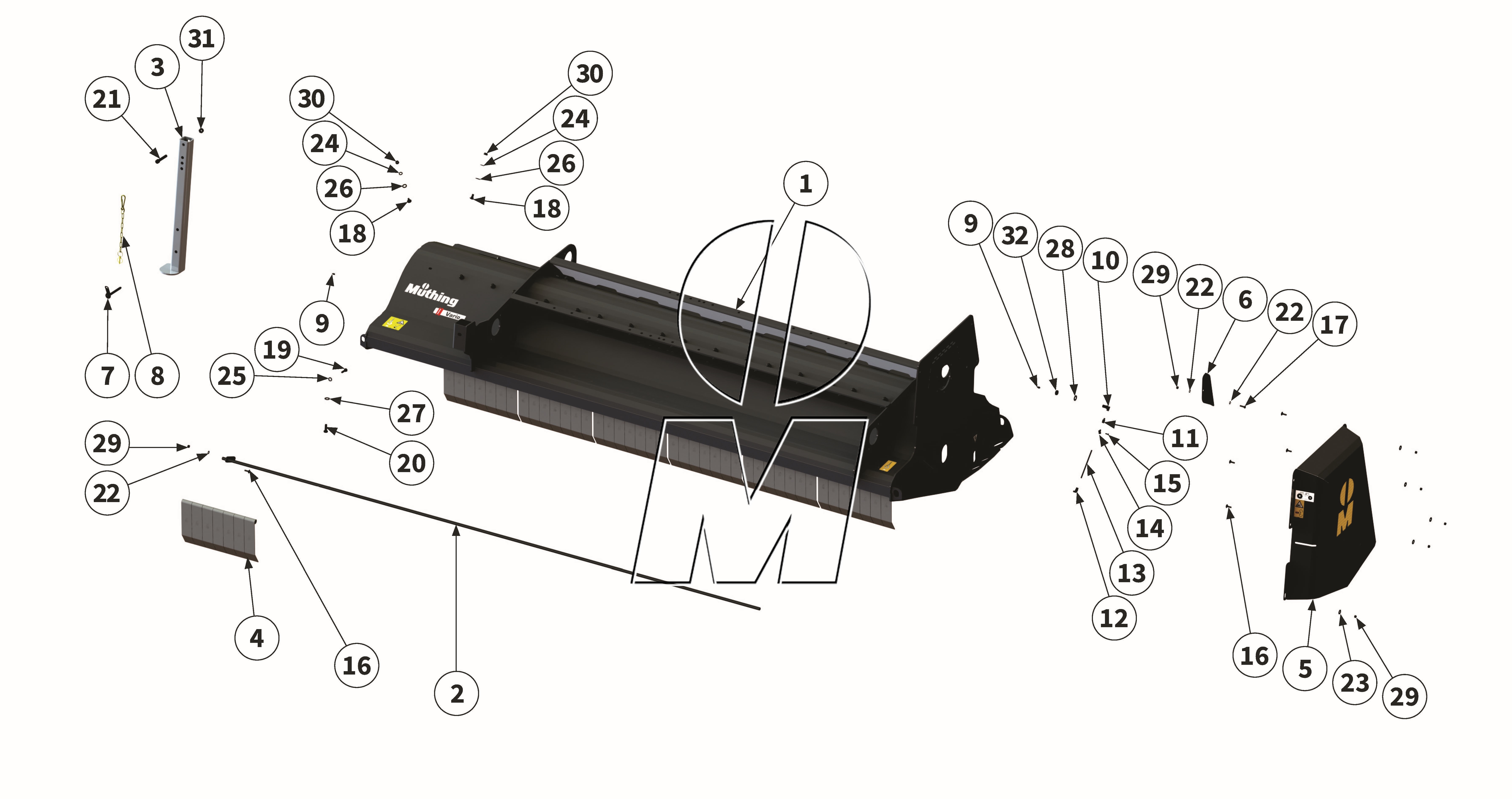

Explosionszeichnung
Zeichnung 01: Gehäuse (P_VS_ET_24_WEL)
Zeichnung 01: Gehäuse
Modell: MU-M-VS 280 - 300
Ab Serie: 2024
Ausgabe: 2025-07
Bestellcode: P_VS_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00037828 00037828 |
Gehäuse | 280 | (00037828) | finden Sie hier | 1 | Details | 3.695,31 € | |||
| 1 |
00038599 00038599 |
Gehäuse | 300 | (00038599) | finden Sie hier | 1 | Details | 0,00 € | |||
| 2 |
MU0806458 00037802 |
Pendelwelle | 280 | (00037802, MU0806458) | finden Sie hier | 1 | Details | 119,77 € | |||
| 2 |
MU0807110 00037974 |
Pendelwelle | 300 | (00037974) | finden Sie hier | 1 | Details | 126,68 € | |||
| 3 |
MUM01059 00033607 |
Abstellstütze | 280+300 | (00033607, MUM01059) | finden Sie hier | 1 | Details | 190,58 € | |||
| 4 |
MAX00098-1 00000702 |
Pendelschutzklappe | 280 | (00000702, MAX00098, MAX000981) | finden Sie hier | 46 | Details | 10,12 € | |||
| 4 |
MAX00098-1 00000702 |
Pendelschutzklappe | 300 | (00000702, MAX00098, MAX000981) | finden Sie hier | 49 | Details | 10,12 € | |||
| 5 |
00037868 00037868 |
Schutzabdeckung | 280+300 | (00037868) | finden Sie hier | 1 | Details | 378,78 € | |||
| 6 |
00038831 00038831 |
Verschlussblech | 300 | (00038831) | finden Sie hier | 1 | Details | 0,00 € | |||
| 7 |
00031180 00031180 |
Bolzen | 280+300 | (00031180) | finden Sie hier | 1 | Details | 42,36 € | |||
| 8 |
00038609 00038609 |
Sicherungselement | 280+300 | (00038609, MU2500102) | finden Sie hier | 1 | Details | 8,75 € | |||
| 9 |
MU980700 00043301 |
Schmiernippel | 280+300 | (00043301) | finden Sie hier | 2 | Details | 0,36 € | |||
| 10 |
00017522 00017522 |
Winkelverbinder | 280+300 | (00017522) | finden Sie hier | 1 | Details | 21,66 € | |||
| 11 |
MULI0002 00044548 |
Verschraubung | 280+300 | (00002197, 00044548, MULI0002) | finden Sie hier | 1 | Details | 12,91 € | |||
| 12 |
MULI0006 00044550 |
Verschraubung | 280+300 | (00002259, 00044550, MULI0006) | finden Sie hier | 1 | Details | 20,29 € | |||
| 13 |
MULI0005 00044936 |
Schmierleitung | 280+300 | Bedarfsmenge | (00044936, 504360412, MULI0005) | finden Sie hier | 1 | Details |
9,16 €
9,16 €*
(9,16 € / 1 Meter) |
||
| 14 |
MUMG0005 00044539 |
Schelle | 280+300 | (00044539, MUMG0005) | finden Sie hier | 1 | Details | 3,45 € | |||
| 15 |
00015087 00015087 |
Blindniet | 280+300 | (00015087, MUMG0004) | finden Sie hier | 1 | Details | 2,20 € | |||
| 16 |
MU0099988 00043355 |
Schraube | 280+300 | (00000910, 00043355, MU0099988, MU980106) | finden Sie hier | 5 | Details | 1,19 € | |||
| 17 |
MU980109 00043709 |
Schraube | 300 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 1 | Details | 1,07 € | |||
| 18 |
MU980206 00043324 |
Schraube | 280 | (00043324, MU980206) | finden Sie hier | 27 | Details | 1,13 € | |||
| 18 |
MU980206 00043324 |
Schraube | 300 | (00043324, MU980206) | finden Sie hier | 31 | Details | 1,13 € | |||
| 19 |
MU980222 00043603 |
Schraube | 280 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 16 | Details | 1,19 € | |||
| 19 |
MU980222 00043603 |
Schraube | 300 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 18 | Details | 1,19 € | |||
| 20 |
MU980311 00043621 |
Schraube | 280 | (00043621, MU0099931, MU980311) | finden Sie hier | 14 | Details | 1,19 € | |||
| 20 |
MU980311 00043621 |
Schraube | 300 | (00043621, MU0099931, MU980311) | finden Sie hier | 15 | Details | 1,19 € | |||
| 21 |
MU980512 00043433 |
Schraube | 280+300 | (00043433, MU980512, MUMG0020) | finden Sie hier | 1 | Details | 6,07 € | |||
| 22 |
MU0099999 00043249 |
Scheibe | 280 | (00043249, MU0099999, MU980102) | finden Sie hier | 1 | Details | 0,12 € | |||
| 22 |
MU0099999 00043249 |
Scheibe | 300 | (00043249, MU0099999, MU980102) | finden Sie hier | 3 | Details | 0,12 € | |||
| 23 |
MU0099951 00043286 |
Scheibe | 280+300 | (00043286, MU0099951, MU980103) | finden Sie hier | 6 | Details | 0,42 € | |||
| 24 |
MU980202 00043232 |
Scheibe | 280 | (00001223, 00043232, MU980202) | finden Sie hier | 27 | Details | 0,36 € | |||
| 24 |
MU980202 00043232 |
Scheibe | 300 | (00001223, 00043232, MU980202) | finden Sie hier | 31 | Details | 0,36 € | |||
| 25 |
MUNSKL10 00043766 |
Scheibe | 280 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 16 | Details | 1,07 € | |||
| 25 |
MUNSKL10 00043766 |
Scheibe | 300 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 18 | Details | 1,07 € | |||
| 26 |
MU980302 00043233 |
Scheibe | 280 | (00043233, MU0099997, MU980302) | finden Sie hier | 27 | Details | 0,36 € | |||
| 26 |
MU980302 00043233 |
Scheibe | 300 | (00043233, MU0099997, MU980302) | finden Sie hier | 31 | Details | 0,36 € | |||
| 27 |
MUNSKL12 00043767 |
Scheibe | 280 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 14 | Details | 1,01 € | |||
| 27 |
MUNSKL12 00043767 |
Scheibe | 300 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 15 | Details | 1,01 € | |||
| 28 |
MU980502 00043234 |
Scheibe | 280+300 | (00043234, MU980502) | finden Sie hier | 1 | Details | 0,42 € | |||
| 29 |
MU0099961 00043191 |
Mutter | 280 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 7 | Details | 0,42 € | |||
| 29 |
MU0099961 00043191 |
Mutter | 300 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 8 | Details | 0,42 € | |||
| 30 |
MU0099960 00043177 |
Mutter | 280 | (00043177, MU0099960) | finden Sie hier | 27 | Details | 0,42 € | |||
| 30 |
MU0099960 00043177 |
Mutter | 300 | (00043177, MU0099960) | finden Sie hier | 31 | Details | 0,42 € | |||
| 31 |
MU980501 00043179 |
Mutter | 280+300 | (00043179, MU980501, MUMG0021) | finden Sie hier | 1 | Details | 1,19 € | |||
| 32 |
MU980521 00043172 |
Mutter | 280+300 | (00043172, MU980521) | finden Sie hier | 1 | Details | 1,37 € |
