Explosionszeichnung

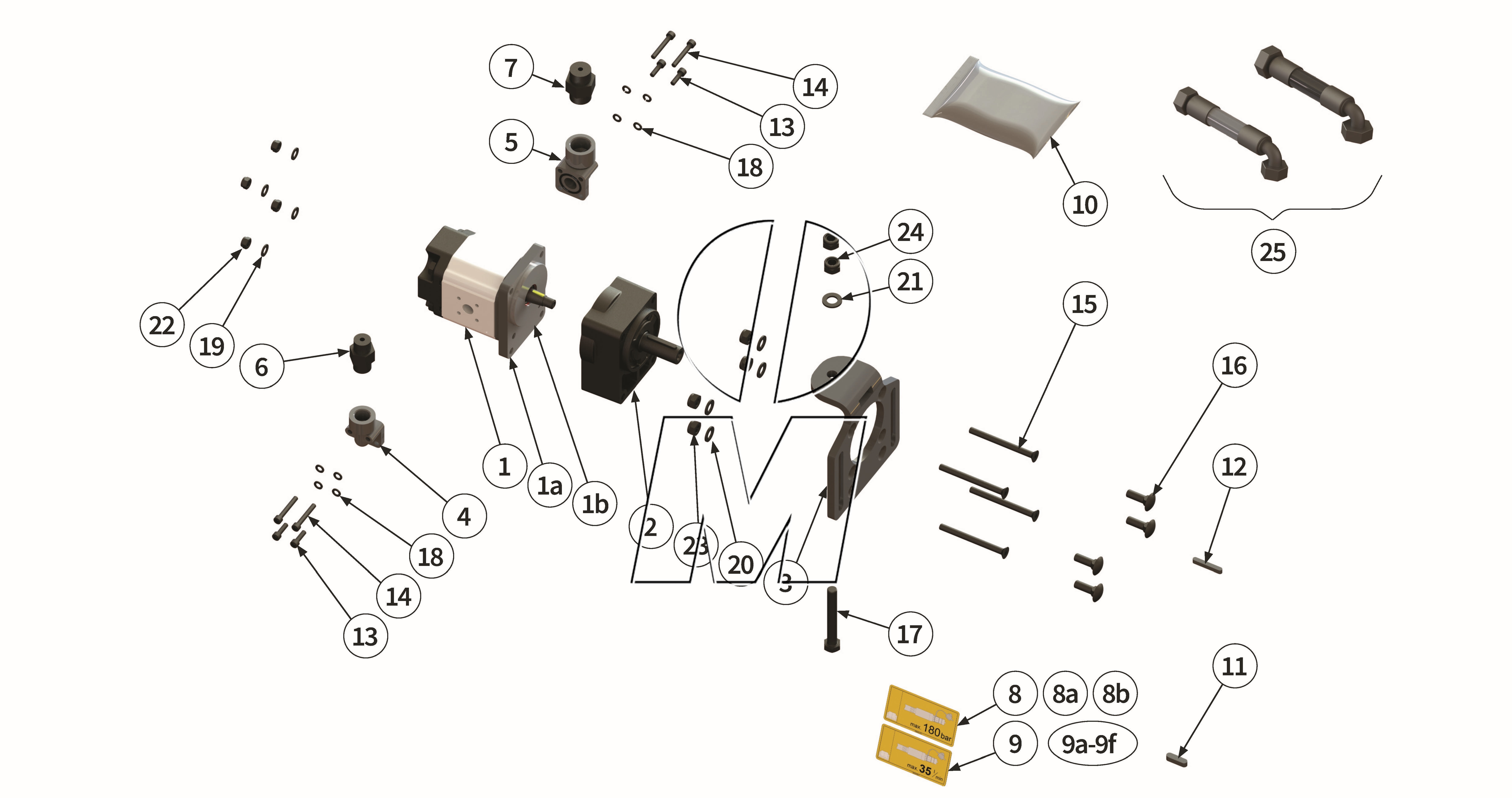

Zeichnung 11: Hydro - Antrieb (P_C_ET_24_WEL_FR-HY)

Zurück

Zeichnung 11: Hydro - Antrieb
Modell: MU-C FR-HY 100 - 160
Ab Serie: 2024
Ausgabe: 2026-02
Bestellcode: P_C_ET_24_WEL_FR-HY

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	00015679 00015679	Hydraulikmotor 17 ccm/U	120-160	(00015679, MU17ccm)	finden Sie hier	1	Details	821,58 €
1-a	00015680 00015680	Hydraulikmotor 20 ccm/U	120-160	(00015680, MU20ccm)	finden Sie hier	1	Details	821,58 €
1-b	00017440 00017440	Hydraulikmotor 26 ccm/U	120-160	(00017440, MU26ccm)	finden Sie hier	1	Details	844,19 €
2	00015678 00015678	Vorsatzlager	120-160	(00015678)	finden Sie hier	1	Details	370,03 €
3	00014772 00014772	Spannflansch	120-160	(00014772)	finden Sie hier	1	Details	192,96 €
4	00015682 00015682	Flansch Vorlauf	120-160	(00015682, 15682, ZOTRIA3512M)	finden Sie hier	1	Details	39,39 €
5	00015684 00015684	Flansch Rücklauf	120-160	(00015684, 15684, ZOTRIA4034M)	finden Sie hier	1	Details	40,22 €
6	00015668 00015668	Verschraubung	120-160	(00015668)	finden Sie hier	1	Details	5,71 €
7	00015669 00015669	Verschraubung	120-160	(00015669)	finden Sie hier	1	Details	20,88 €
8	00050614 00050614	Aufkleber (17ccm/U) 230 bar	120-160	(00050614)	finden Sie hier	1	Details	0,00 €
8-a	00050613 00050613	Aufkleber (20ccm/U) 200 bar	120-160	(00050613)	finden Sie hier	1	Details	0,00 €
8-b	00044131 00044131	Aufkleber (26ccm/U) 180 bar	120-160	(00044131)	finden Sie hier	1	Details	0,00 €
9	00043905 00043905	Aufkleber (17ccm/U) max 30l/min	120-160	(00043905)	finden Sie hier	1	Details	0,00 €
9-a	00043907 00043907	Aufkleber (17ccm/U) max 35l/min	120-160	(00043907)	finden Sie hier	1	Details	0,00 €
9-b	00043909 00043909	Aufkleber (20ccm/U) max 40l/min	120-160	(00043909)	finden Sie hier	1	Details	0,00 €
9-c	00043911 00043911	Aufkleber (20ccm/U) max 45l/min	120-160	(00043911)	finden Sie hier	1	Details	0,00 €
9-d	00043913 00043913	Aufkleber (20ccm/U) max 50l/min	120-160	(00043913)	finden Sie hier	1	Details	0,00 €
9-e	00043915 00043915	Aufkleber (26ccm/U) max 55l/min	120-160	(00043915)	finden Sie hier	1	Details	0,00 €
9-f	00043917 00043917	Aufkleber (26ccm/U) max 60l/min	120-160	(00043917)	finden Sie hier	1	Details	0,00 €
10	MUDM0004 00044203	Dichtsatz	120-160	(00015785, 00044203, MUDM0004)	finden Sie hier	1	Details	104,48 €
11	00001085 00001085	Passfeder	120-160	(00001085, MU0099953, MU0510091)	finden Sie hier	1	Details	3,39 €
12	00008108 00008108	Passfeder	120-160	(00008108)	finden Sie hier	1	Details	3,21 €
13	MU981036 00043448	Schraube	120-160	(00043448, MU981036)	finden Sie hier	4	Details	0,42 €
14	00043452 00043452	Schraube	120-160	(00043452, MU981037)	finden Sie hier	4	Details	0,60 €
15	00008123 00008123	Schraube	120-160	(00008123)	finden Sie hier	4	Details	3,99 €
16	00000904 00000904	Schraube	120-160	(00000904, MU980214)	finden Sie hier	4	Details	1,61 €
17	MU980316 00043632	Schraube	120-160	(00043632, MU980316)	finden Sie hier	1	Details	2,44 €
18	MU981052 00043230	Scheibe	120-160	(00043230, MU981052)	finden Sie hier	8	Details	0,36 €
19	MU0099999 00043249	Scheibe	120-160	(00043249, MU0099999, MU980102)	finden Sie hier	4	Details	0,18 €
20	MU980202 00043232	Scheibe	120-160	(00001223, 00043232, MU980202)	finden Sie hier	4	Details	0,42 €
21	MU980302 00043233	Scheibe	120-160	(00043233, MU0099997, MU980302)	finden Sie hier	1	Details	0,42 €
22	MU0099961 00043191	Mutter	120-160	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	4	Details	0,48 €
23	MU0099960 00043177	Mutter	120-160	(00043177, MU0099960, MU980201)	finden Sie hier	4	Details	0,48 €
24	MU980300 00043158	Mutter	120-160	(00043158, MU0099932, MU980300)	finden Sie hier	2	Details	0,48 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
