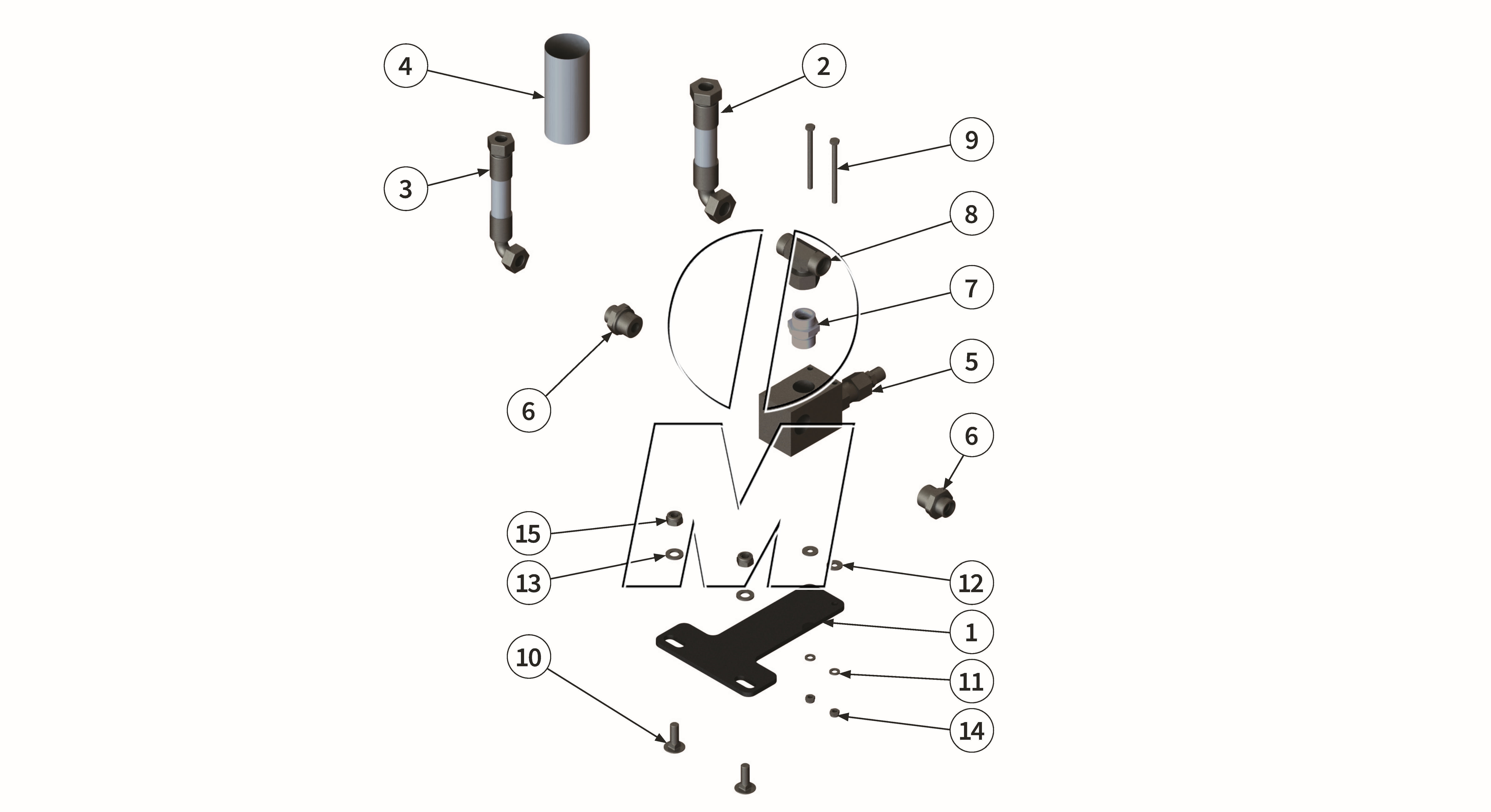

Explosionszeichnung
Zeichnung 15: Hydraulikbaugruppe (P_C_ET_24_WEL_FR-HY)
Zeichnung 15: Hydraulikbaugruppe
Modell: MU-C FR-HY 100 - 160
Ab Serie: 2024
Ausgabe: 2026-02
Bestellcode: P_C_ET_24_WEL_FR-HY
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00050534 00050534 |
Halter | 120-160 | (00050534) | finden Sie hier | 1 | Details | 0,00 € | ||
| 2 |
00048901 00048901 |
Hydraulikschlauch | 120-160 | (00048901) | finden Sie hier | 1 | Details | 42,84 € | ||
| 3 |
00048900 00048900 |
Hydraulikschlauch | 120-160 | (00048900) | finden Sie hier | 1 | Details | 30,23 € | ||
| 4 |
00037246 00037246 |
Schutz | 120-160 | (00037246) | finden Sie hier | 1 | Details |
23,98 €
23,98 €*
(23,98 € / 1 Meter) |
||
| 5 |
00046195 00046195 |
Hydraulikventil | 120-160 | (00046195) | finden Sie hier | 1 | Details | 162,49 € | ||
| 6 |
00044464 00044464 |
Einschraubstutzen | 120-160 | (00044464) | finden Sie hier | 2 | Details | 11,01 € | ||
| 7 |
00044467 00044467 |
Verschraubung | 120-160 | (00044467) | finden Sie hier | 1 | Details | 8,93 € | ||
| 8 |
00046206 00046206 |
Verschraubung | 120-160 | (00046206) | finden Sie hier | 1 | Details | 33,50 € | ||
| 9 |
00011304 00011304 |
Schraube | 120-160 | (00011304) | finden Sie hier | 2 | Details | 1,37 € | ||
| 10 |
00000904 00000904 |
Schraube | 120-160 | (00000904, MU980214) | finden Sie hier | 2 | Details | 1,61 € | ||
| 11 |
00043248 00043248 |
Scheibe | 120-160 | (00043248, MU980011) | finden Sie hier | 2 | Details | 0,42 € | ||
| 12 |
MU982107 00043285 |
Scheibe | 120-160 | (00043285, MU982107) | finden Sie hier | 2 | Details | 0,48 € | ||
| 13 |
MU980202 00043232 |
Scheibe | 120-160 | (00001223, 00043232, MU980202) | finden Sie hier | 2 | Details | 0,42 € | ||
| 14 |
MU980010 00043190 |
Mutter | 120-160 | (00043190, MU980010) | finden Sie hier | 2 | Details | 0,48 € | ||
| 15 |
MU0099960 00043177 |
Mutter | 120-160 | (00043177, MU0099960, MU980201) | finden Sie hier | 2 | Details | 0,48 € |
