Explosionszeichnung

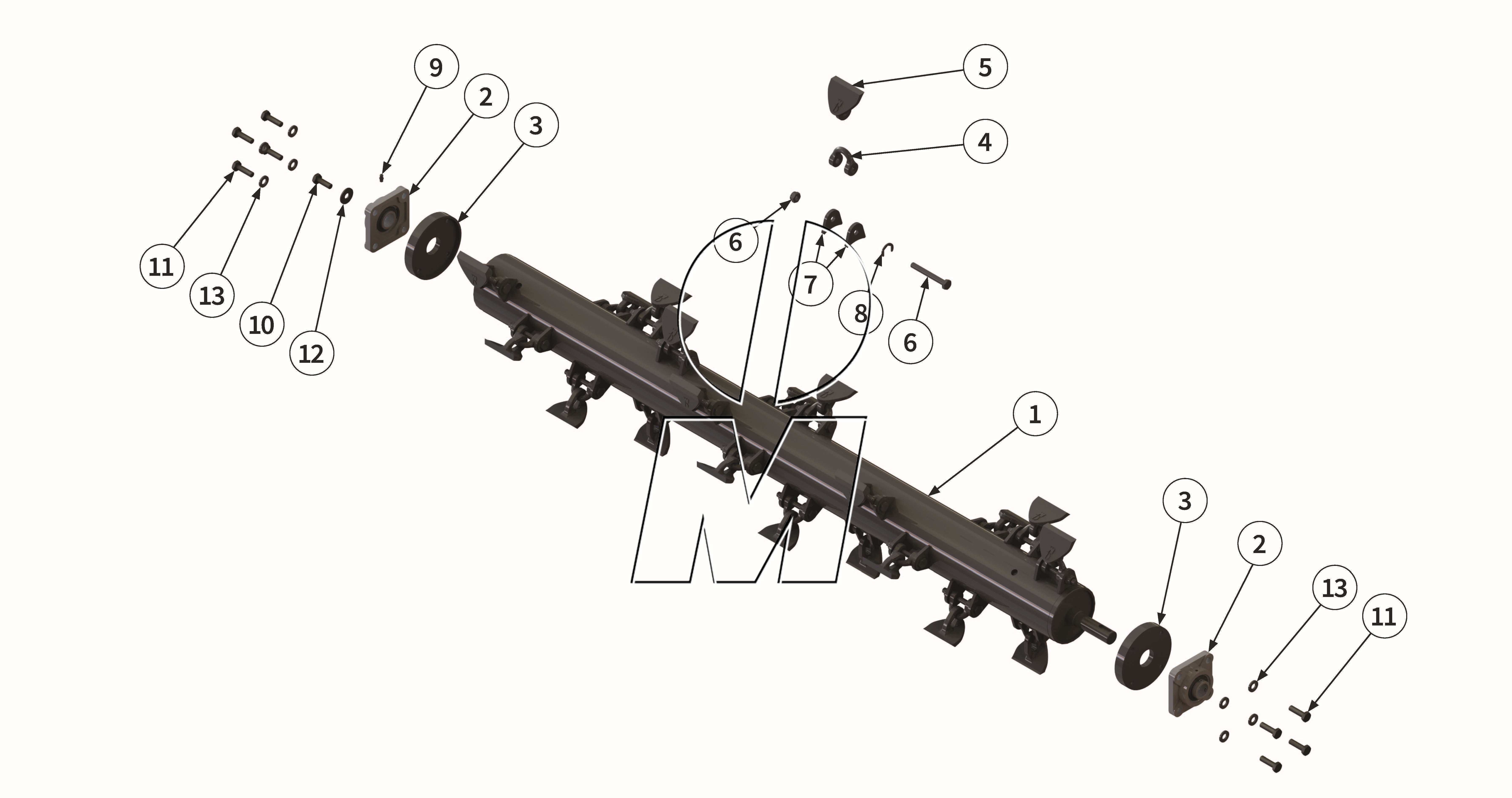

Zeichnung 16: Schäkelrotor (P_C_ET_24_WEL_FR-HY)
Zeichnung 16: Schäkelrotor
Modell: MU-C FR-HY 100 - 160
Ab Serie: 2024
Ausgabe: 2026-02
Bestellcode: P_C_ET_24_WEL_FR-HY
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU5040021 00040184 |
Rotor inkl. Werkzeug | 100 | (00040184) | finden Sie hier | 1 | Details | 2.099,16 € | ||
| 1 |
MU5040031 00010874 |
Rotor inkl. Werkzeug | 120 | (00001153, 00010874, MU5040031) | finden Sie hier | 1 | Details | 2.340,73 € | ||
| 1 |
MU5040041 00010912 |
Rotor inkl. Werkzeug | 140 | (00001382, 00010912, MU5040041) | finden Sie hier | 1 | Details | 2.057,51 € | ||
| 1 |
00010955 00010955 |
Rotor inkl. Werkzeug | 160 | (00010954, 00010955, MU5040051) | finden Sie hier | 1 | Details | 2.280,04 € | ||
| 2 |
MU0501041 00044684 |
Gehäuselager | 100-160 | (00001154, 00044684, MU0501041) | finden Sie hier | 2 | Details | 61,29 € | ||
| 3 |
MU5102211 00001163 |
Wickelschutz | 100-160 | (00001163, MU0510221, MU5102211) | finden Sie hier | 2 | Details | 85,56 € | ||
| 4 |
MU0801031 00001464 |
Schäkel | 100 | (00001464, MU0801031) | finden Sie hier | 16 | Details | 5,53 € | ||
| 4 |
MU0801031 00001464 |
Schäkel | 120 | (00001464, MU0801031) | finden Sie hier | 20 | Details | 5,53 € | ||
| 4 |
MU0801031 00001464 |
Schäkel | 140 | (00001464, MU0801031) | finden Sie hier | 24 | Details | 5,53 € | ||
| 4 |
MU0801031 00001464 |
Schäkel | 160 | (00001464, MU0801031) | finden Sie hier | 28 | Details | 5,53 € | ||
| 5 |
MU50 00034648 |
Schäkelmesser | 100 | (00034648, MU50) | finden Sie hier | 16 | Details | 18,68 € | ||
| 5 |
MU50 00034648 |
Schäkelmesser | 120 | (00034648, MU50) | finden Sie hier | 20 | Details | 18,68 € | ||
| 5 |
MU50 00034648 |
Schäkelmesser | 140 | (00034648, MU50) | finden Sie hier | 24 | Details | 18,68 € | ||
| 5 |
MU50 00034648 |
Schäkelmesser | 160 | (00034648, MU50) | finden Sie hier | 28 | Details | 18,68 € | ||
| 6 |
MU0801041 00008173 |
Schraube mit Mutter | 100 | (00001160, 00008173, MU0801041) | finden Sie hier | 16 | Details | 2,38 € | ||
| 6 |
MU0801041 00008173 |
Schraube mit Mutter | 120 | (00001160, 00008173, MU0801041) | finden Sie hier | 20 | Details | 2,38 € | ||
| 6 |
MU0801041 00008173 |
Schraube mit Mutter | 140 | (00001160, 00008173, MU0801041) | finden Sie hier | 24 | Details | 2,38 € | ||
| 6 |
MU0801041 00008173 |
Schraube mit Mutter | 160 | (00001160, 00008173, MU0801041) | finden Sie hier | 28 | Details | 2,38 € | ||
| 7 |
MU0504101 00001152 |
Werkzeughalter | 100 | (00001152, MU0504101) | finden Sie hier | 32 | Details | 11,84 € | ||
| 7 |
MU0504101 00001152 |
Werkzeughalter | 120 | (00001152, MU0504101) | finden Sie hier | 40 | Details | 11,84 € | ||
| 7 |
MU0504101 00001152 |
Werkzeughalter | 140 | (00001152, MU0504101) | finden Sie hier | 48 | Details | 11,84 € | ||
| 7 |
MU0504101 00001152 |
Werkzeughalter | 160 | (00001152, MU0504101) | finden Sie hier | 56 | Details | 11,84 € | ||
| 8 |
00040602 00040602 |
100 | (00040602, 0001151, MU0702051, 00033746) | finden Sie hier | 16 | Details | 7,02 € | |||
| 8 |
00040602 00040602 |
120 | (00040602, 0001151, MU0702051, 00033746) | finden Sie hier | 20 | Details | 7,02 € | |||
| 8 |
00040602 00040602 |
140 | (00040602, 0001151, MU0702051, 00033746) | finden Sie hier | 24 | Details | 7,02 € | |||
| 8 |
00040602 00040602 |
160 | (00040602, 0001151, MU0702051, 00033746) | finden Sie hier | 28 | Details | 7,02 € | |||
| 9 |
00043300 00043300 |
Schmiernippel | 100-160 | (00043300) | finden Sie hier | 1 | Details | 0,42 € | ||
| 10 |
MU980205 00043602 |
Schraube | 100-160 | (00043602, MU0099971, MU980205) | finden Sie hier | 1 | Details | 1,19 € | ||
| 11 |
MU980222 00043603 |
Schraube | 100-160 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 8 | Details | 1,31 € | ||
| 12 |
MU0099950 00043281 |
Scheibe | 100-160 | (00043281, MU0099950) | finden Sie hier | 1 | Details | 0,48 € | ||
| 13 |
MUNSKL10 00043766 |
Scheibe | 100-160 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 8 | Details | 1,19 € |
